Вы точно знаете, что при соединении растянутых элементов с помощью винтовых соединений необходимо учитывать ослабление сечения из-за отверстий под винты. В программах расчета конструкций также есть решение для этого. В аддоне «Расчёт алюминия» можно ввести местное уменьшение сечения стержня. Введите уменьшение сечения как абсолютное значение или процент от общей площади.
Расчёт алюминиевых конструкций | Расчет на растяжение с учетом уменьшенной площади поперечного сечения (например, ослабления отверстия)
![Модель деревянной сцены](/ru/webimage/039775/3498806/001819-01.png?mw=512&hash=e7f172e7dfaca53a2d2d7f5bdda41008f4f1c03d)
![КБ 001874 | Расчет LTB по норме ADM 2020, раздел F.4, в программе RFEM 6](/ru/webimage/048099/3772420/2024-03-18_15-43-26.png?mw=512&hash=418d15db74dbdf280bc2956def625d5b0eb8704f)
![Пример алюминиевого профиля в RFEM 6](/ru/webimage/039766/3506176/EN_1_NEW.png?mw=512&hash=20139c15c22ed3af80d7bc27d2ec9cdac8a19340)
![Местные методы потери устойчивости](/ru/webimage/033068/3351551/ADM1.png?mw=512&hash=397e59fa6130c40cc8c8086909796292853c1750)
![Расчет поперечного сечения RSECTION из алюминия](/ru/webimage/032622/3674313/2024-01-02-08-08-03.png?mw=512&hash=8506d19b4f72c7f67893a86a07cd9c7937263a2b)
Аддон Расчёт алюминиевых конструкций предоставляет вам дополнительные возможности. Здесь также можно рассчитать общие сечения, которые еще не заданы в базе данных сечений. Например, создайте сечение в программе RSECTION, а затем импортируйте его в RFEM/RSTAB. В зависимости от используемой нормы расчёта, можно выбрать один из различных форматов расчёта. Сюда входит, например, расчет эквивалентных напряжений.
Ist zudem eine Lizenz für RSECTION und „Effektive Querschnitte“ vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.

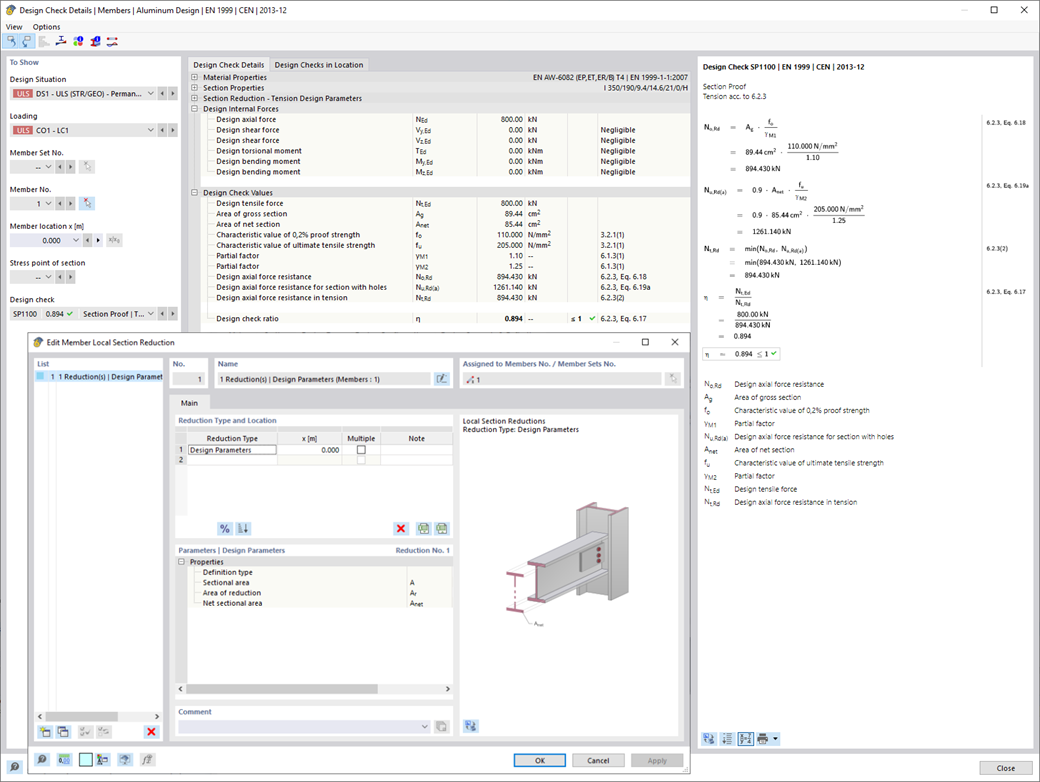

![Расчет на растяжение с учетом уменьшенной площади сечения](/ru/webimage/032623/3483707/002458_EN.png?mw=512&hash=d1c48a5906ec45a706170a31cee7bc2ac3ca4b52)
Вы точно знаете, что при соединении растянутых элементов с помощью винтовых соединений необходимо учитывать ослабление сечения из-за отверстий под винты. В программах расчета конструкций также есть решение для этого. В аддоне «Расчёт алюминия» можно ввести местное уменьшение сечения стержня. Введите уменьшение сечения как абсолютное значение или процент от общей площади.
![Графическое отображение формы колебаний для расчета потери устойчивости при поперечном кручении](/ru/webimage/032627/3483692/002462_EN.png?mw=512&hash=6aa3edd092b156b2ffe85fa7752b91477e584758)
Использовали ли вы дополнительный внутренний решатель собственных чисел для определения коэффициента критической нагрузки в рамках расчета на устойчивость? В этом случае вы можете отобразить форму управляющих колебаний проектируемого объекта.
![Расчет алюминиевых конструкций в RFEM 6](/ru/webimage/043467/3584316/Screenshot_09-01-2023_11.55.05.png?mw=512&hash=5412e7cb74880198d3d2890e5d084e2a99dcd59e)
- Расчет прогибов и сравнение с нормативными или установленными вручную предельными значениями
- Рассмотрение прекамбера для расчета прогиба
- В зависимости от типа расчетной ситуации возможны разные предельные значения.
- Ручная регулировка опорной длины и сегментация по направлению
- Расчет прогибов исходной или деформируемой конструкции
- Дальнейшие подробные проверки в зависимости от выбранного стандарта проектирования (например, проверка вибрации в соответствии с EN 1999-1-1, 7.2.3)
- Графическое отображение результатов, интегрированное в RFEM/RSTAB, например, расчетное отношение предельного значения, деформация или прогиб
- Полная интеграция результатов в распечатанный отчет RFEM/RSTAB
