Darstellung der Lastverteilung 2

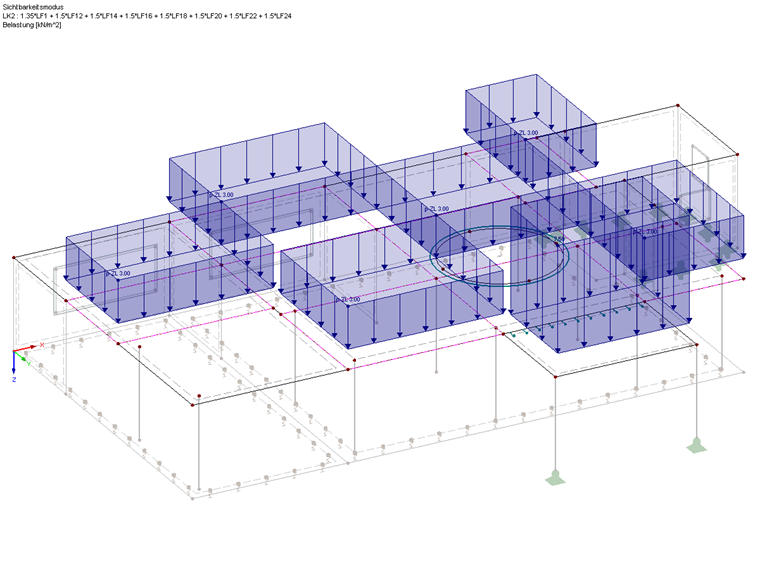

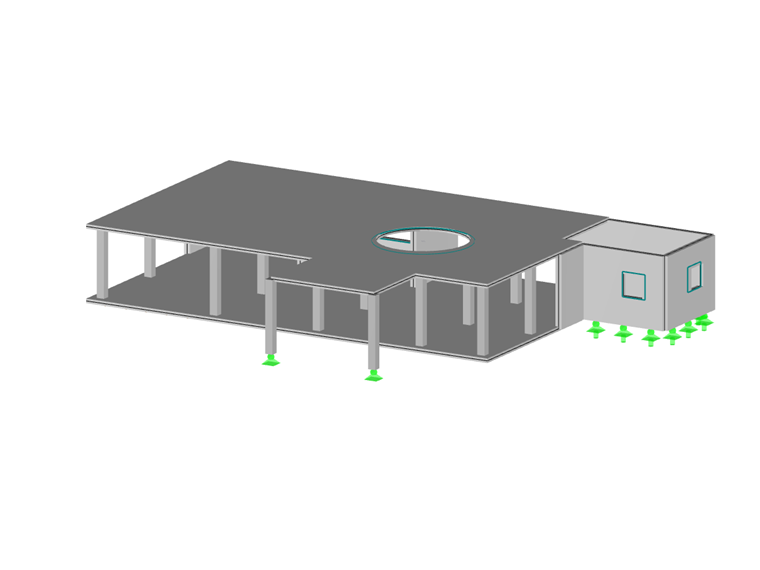

Für die Erfassung der maßgebenden Schnittgrößen einer Platte wird häufig eine schachbrettartige Belastung aufgebracht. Damit die Fläche nicht in die einzelnen Lastabschnitte unterteilt werden muss, wird meist eine Belastung mittels freier Rechtecklasten vorgenommen. Bei vielen Lasten kann die normale Lastdarstellung etwas unübersichtlich werden.

Lastverteilung

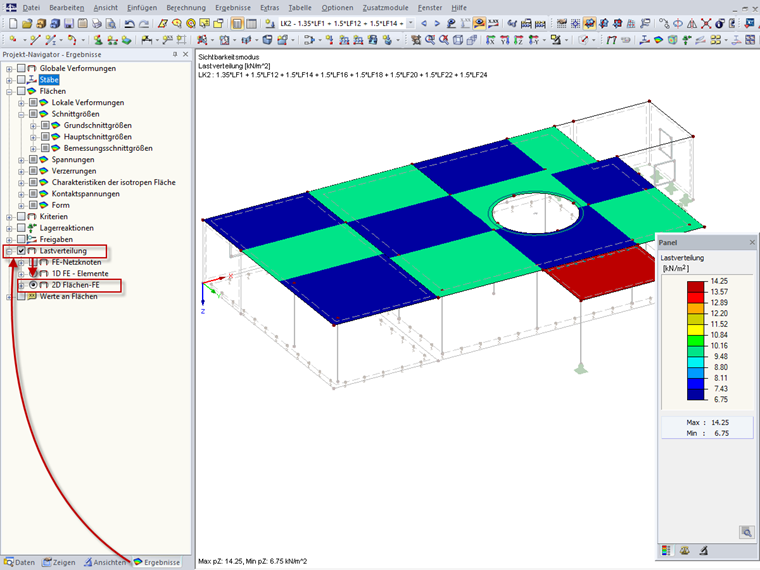

Eine Abhilfe dafür kann die Darstellung der Lastverteilung im Ergebnis-Navigator sein. Damit werden die 2D-FE-Elemente grafisch eingefärbt und die zugehörigen Werte in nebenstehendem Farbpanel ausgegeben. Neben den definierten Flächenlasten wird dabei auch das Eigengewicht berücksichtigt. Bei Bedarf kann das Farbpanel angepasst werden.
