Exibir distribuição de carga 2

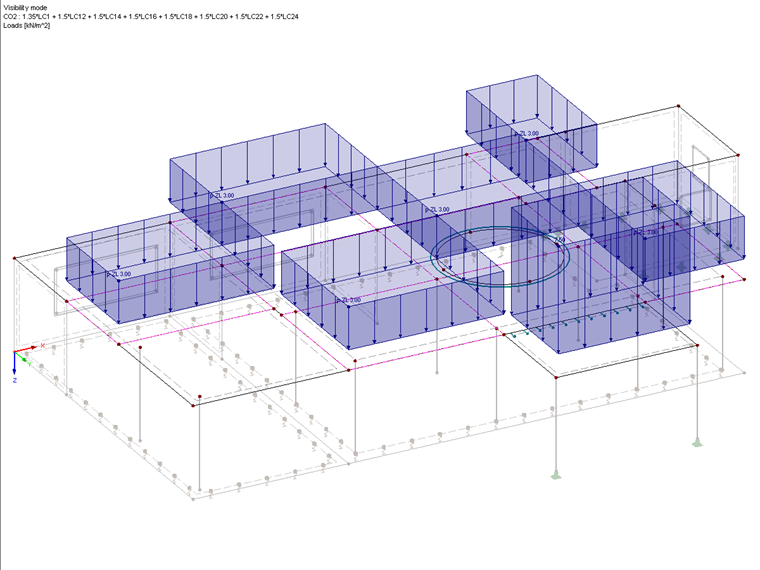

Für die Erfassung der maßgebenden Schnittgrößen einer Platte wird häufig eine schachbrettartige Belastung aufgebracht. Damit die Fläche nicht in die einzelnen Lastabschnitte unterteilt werden muss, wird meist eine Belastung mittels freier Rechtecklasten vorgenommen. Bei vielen Lasten kann die normale Lastdarstellung etwas unübersichtlich werden.

Uma solução para isso é a exibição da distribuição de carga no Navegador de resultados. Assim, os elementos de EF 2D são coloridos graficamente e os valores correspondentes são emitidos no painel de cores adjacente. Além das cargas da área definidas, o peso próprio também é considerado. Se necessário, o painel de cores pode ser ajustado.
