Visualización de la distribución de la carga 2

Für die Erfassung der maßgebenden Schnittgrößen einer Platte wird häufig eine schachbrettartige Belastung aufgebracht. Damit die Fläche nicht in die einzelnen Lastabschnitte unterteilt werden muss, wird meist eine Belastung mittels freier Rechtecklasten vorgenommen. Bei vielen Lasten kann die normale Lastdarstellung etwas unübersichtlich werden.

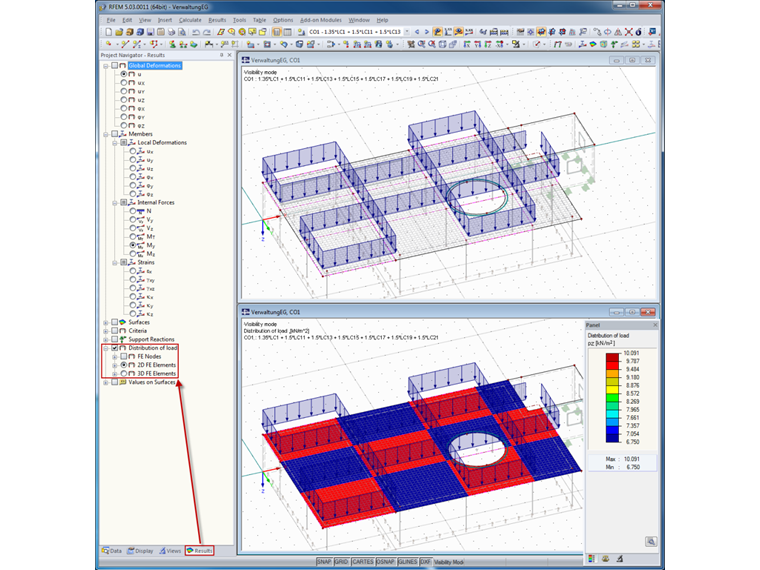

Distribución de carga

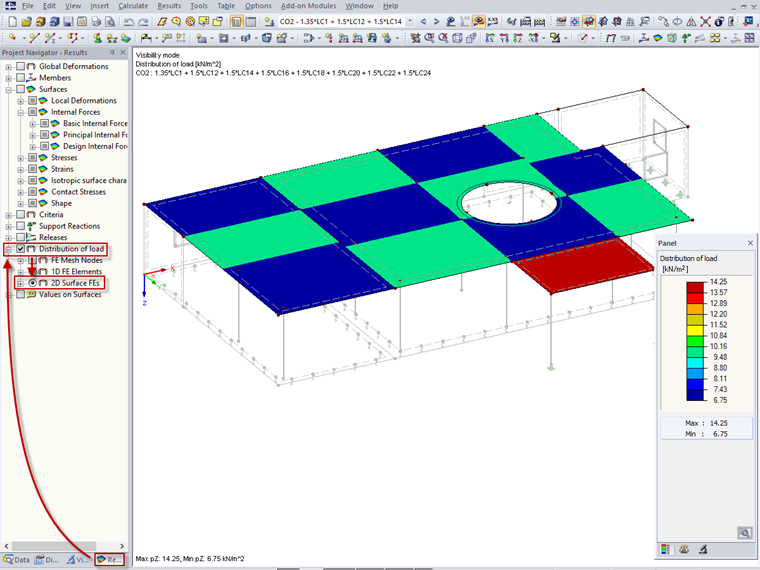

Una solución para esto es la visualización de la distribución de carga en el navegador de resultados. Por lo tanto, los elementos 2D EF se colorean gráficamente y se emiten los valores correspondientes en el panel de colores adyacente. Además de las cargas superficiales definidas, también se tiene en cuenta el peso propio. Si es necesario, se puede ajustar el panel de colores.
