显示荷载分布2

Für die Erfassung der maßgebenden Schnittgrößen einer Platte wird häufig eine schachbrettartige Belastung aufgebracht. Damit die Fläche nicht in die einzelnen Lastabschnitte unterteilt werden muss, wird meist eine Belastung mittels freier Rechtecklasten vorgenommen. Bei vielen Lasten kann die normale Lastdarstellung etwas unübersichtlich werden.

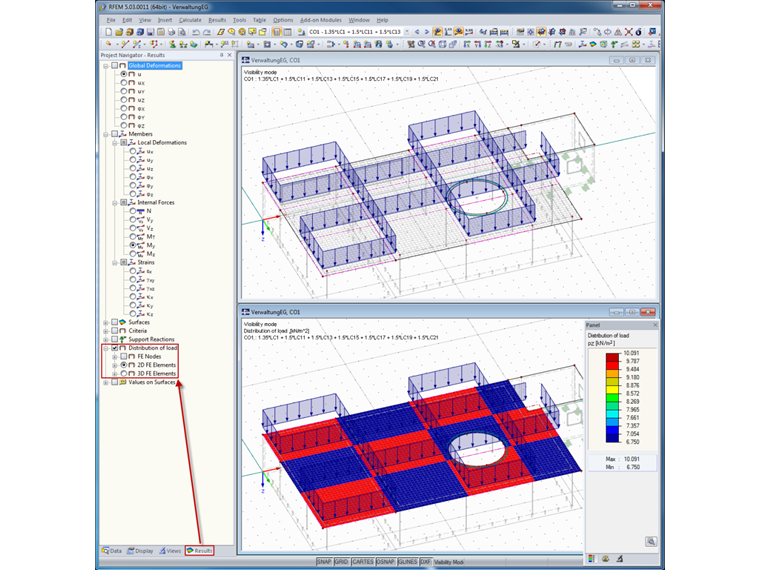

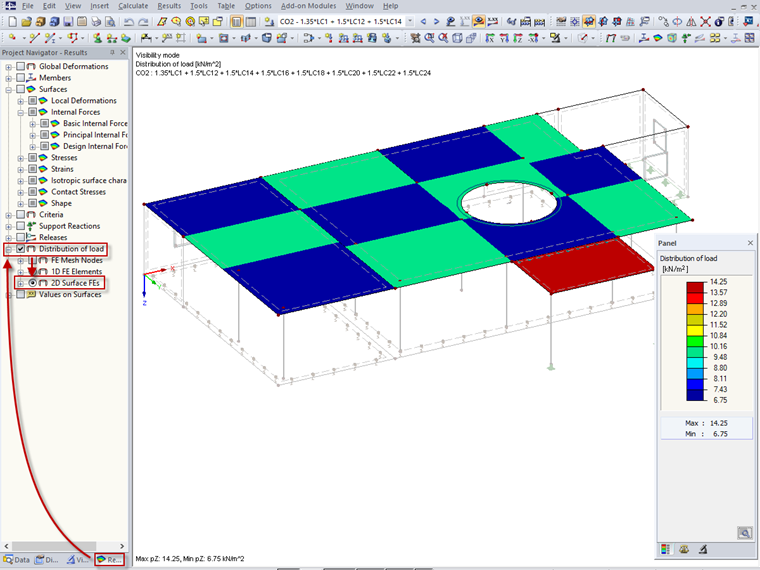

对此的一种解决方法是在结果导航器中显示荷载分布。 这样,二维有限元单元将以图形方式被着色,然后在相邻的颜色面板中被赋予相应的值。 除了定义的面荷载外,还考虑自重。 如果需要,可以调整颜色范围。
