Antwort:

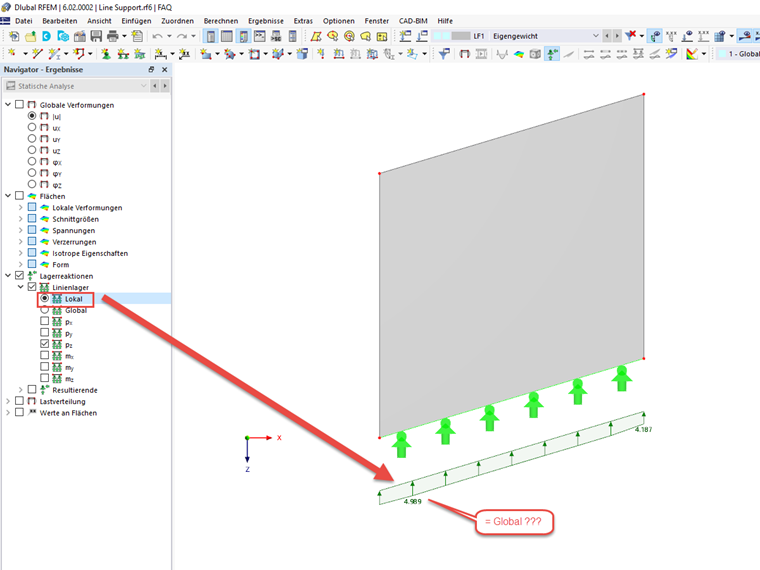

Wenn RFEM identische Lagerreaktionen in lokaler und globaler Richtung anzeigt, obwohl das lokale Linien-Achssystem eindeutig nicht identisch mit dem globalen Koordinatensystem ist, liegt dies höchstwahrscheinlich an der Definition des Linienlagers. Ein Beispiel hierfür ist in Bild 01 gegeben.
Hier lohnt sich ein prüfender Blick in den Dialog "Linienlager bearbeiten", siehe auch Bild 02. Ist hier beim Koordinatensystem "Global XYZ" eingestellt, ist die Lagerdefinition am globalen Achssystem ausgerichtet. Es können folglich auch nur globale Lagerreaktionen ermittelt werden.
Stellt man das Koordinatensystem auf "Lokal xyz" um, wird die Linienlagerung entsprechend des Linien-Achssystems definiert. Somit können auch lokale Lagerreaktionen berechnet werden.

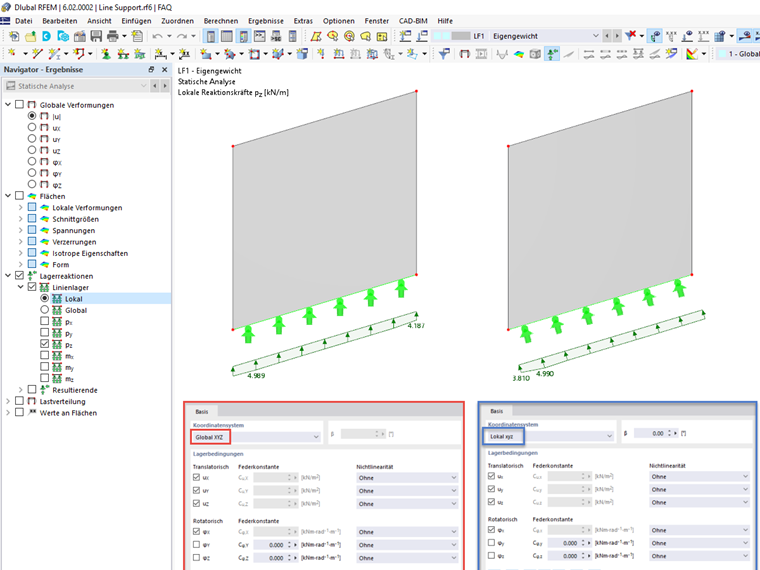

Die Ausrichtung der Linienlager wird auch im Rendering visualisiert. Bild 03 zeigt den Unterschied zwischen globaler und lokaler Ausrichtung von Linienlagern.
