Odpowiedź:

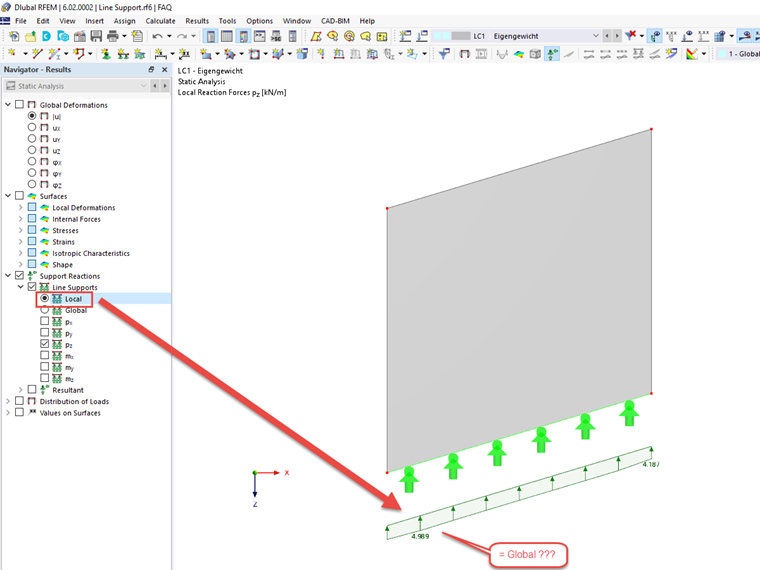

Jeżeli w programie RFEM występują identyczne reakcje podporowe w kierunku lokalnym i globalnym, chociaż lokalny układ osi liniowych wyraźnie nie jest identyczny z globalnym układem współrzędnych, jest to najprawdopodobniej spowodowane definicją podpory liniowej. Przykład tego pokazano na rys. 01.

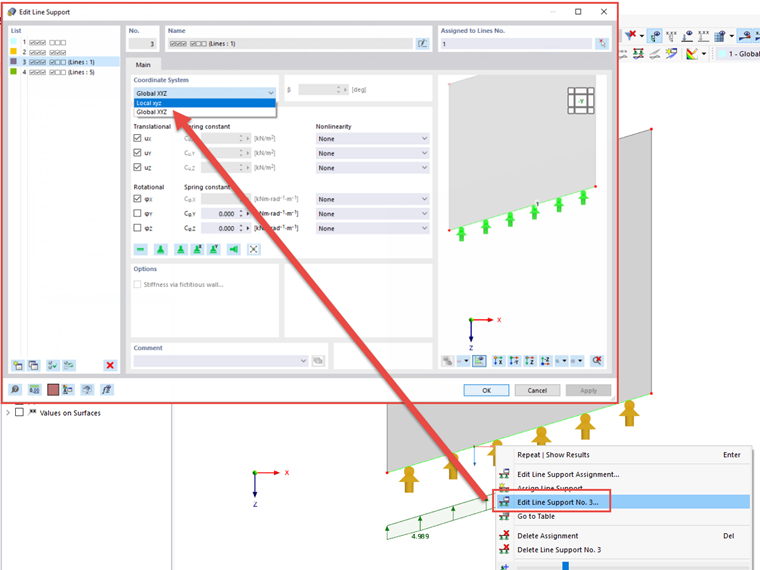

Warto rzucić okiem na okno dialogowe "Edytować podporę liniową"; patrz także Rysunek 02. Jeżeli dla układu współrzędnych ustawiona jest opcja "Globalny XYZ", definicja podpory jest dostosowywana do globalnego układu osi. Dlatego można określić tylko globalne reakcje podporowe.
W przypadku zmiany układu współrzędnych na "Lokalny xyz", podpora liniowa jest definiowana zgodnie z układem linia-osie. W ten sposób można również obliczyć lokalne reakcje podporowe.

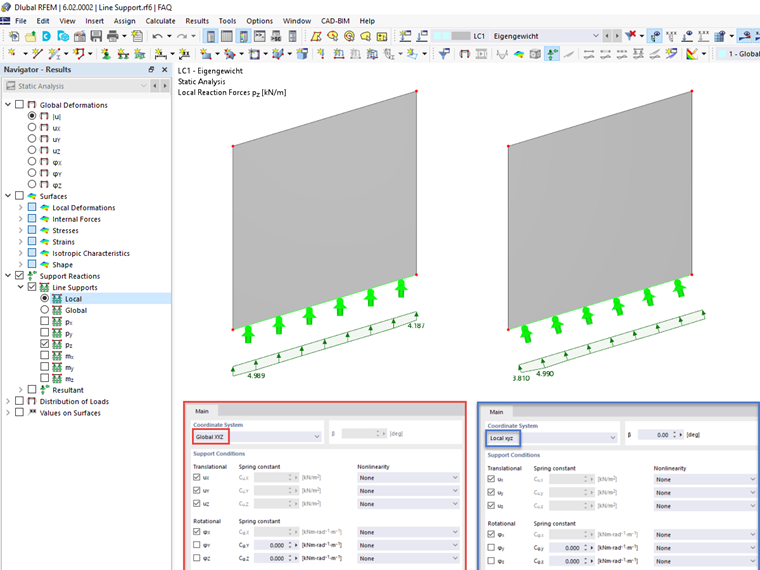

W renderingu wizualizowana jest również orientacja podpór liniowych. Rysunek 03 pokazuje różnicę między globalnym i lokalnym wyrównaniem podpór liniowych.
