Ich möchte eine große, gekrümmte Fläche aus Rhino in RFEM importieren und erhalte folgende Fehlermeldung: "Befehl: ExportToRFEM5. Nodes compare tolerance is set too low. You could adjust it by document units settings. Export error. Error to write data, message: Koordinate Z liegt außerhalb des zulässigen Bereichs. Export to RFEM finished." Wie kann dieser Fehler behoben werden?

Q: Ich möchte eine große, gekrümmte Fläche aus Rhino in RFEM importieren und erhalte folgende Fehlermeldung: "Befehl: ExportToRFEM5. Nodes compare tolerance is set too low. You could adjust it by document units settings. Export error. Error to write data, message: Koordinate Z liegt außerhalb des zulässigen Bereichs. Export to RFEM finished." Wie kann dieser Fehler behoben werden?

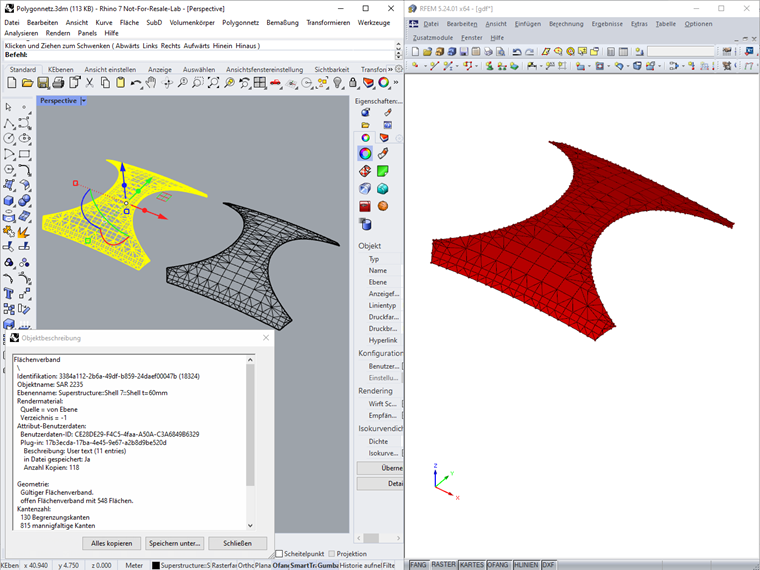

Polygonnetze werden in RFEM nicht unterstützt, da diese keine "glatten Flächen" darstellen, sondern aus einzelnen Facetten bestehen, siehe dritter Abschnitt unter Polygonnetze vs. NURBS:Ein Polygonnetz repräsentiert dreidimensionale Flächen als Folgen diskreter Facetten, [...] Als geeignete Lösung empfiehlt sich der Rhino-Befehl "PolygonnetzZuNurbs". Der daraus resultierende Flächenverband kann zu RFEM exportiert werden.

Question

Ich m&#246;chte eine gro&#223;e, gekr&#252;mmte Fl&#228;che aus Rhino in RFEM importieren und erhalte folgende Fehlermeldung: "Befehl: ExportToRFEM5. Nodes compare tolerance is set too low. You could adjust it by document units settings. Export error. Error to write data, message: Koordinate Z liegt au&#223;erhalb des zul&#228;ssigen Bereichs. Export to RFEM finished." Wie kann dieser Fehler behoben werden?

Accepted Answer

Polygonnetze werden in RFEM nicht unterst&#252;tzt, da diese keine "glatten Fl&#228;chen" darstellen, sondern aus einzelnen Facetten bestehen, siehe dritter Abschnitt unter Polygonnetze vs. NURBS:Ein Polygonnetz repr&#228;sentiert dreidimensionale Fl&#228;chen als Folgen diskreter Facetten, [...]Als geeignete L&#246;sung empfiehlt sich der Rhino-Befehl "PolygonnetzZuNurbs".  Der daraus resultierende Fl&#228;chenverband kann zu RFEM exportiert werden.

Import einer gekrümmten Fläche aus Rhino in RFEM 5
