Gostaria de importar uma superfície grande e curvada do Rhino para o RFEM, mas recebo a seguinte mensagem de erro: "Command: ExportToRFEM5. Nodes compare tolerance is set too low. You could adjust it by document units settings. Export error. Error to write data, message: A coordenada Z está fora do intervalo permitido. Export to RFEM finished." Como é que este erro pode ser resolvido?

Q: Gostaria de importar uma superfície grande e curvada do Rhino para o RFEM, mas recebo a seguinte mensagem de erro: "Command: ExportToRFEM5. Nodes compare tolerance is set too low. You could adjust it by document units settings. Export error. Error to write data, message: A coordenada Z está fora do intervalo permitido. Export to RFEM finished." Como é que este erro pode ser resolvido?

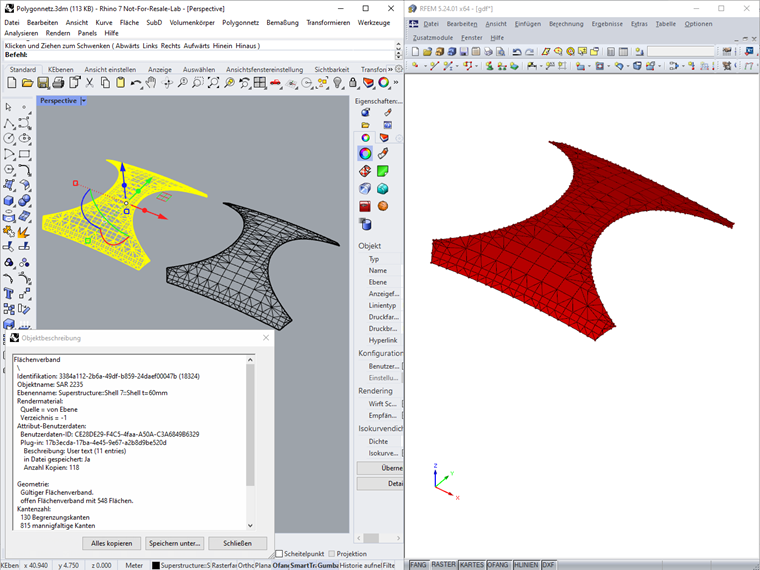

As malhas não são suportadas no RFEM por não se tratar de "superfícies lisas", mas sim de facetas individuais, consulte o terceiro parágrafo em Meshes vs. NURBS:Uma malha representa as superfícies 3D como uma série de facetas discretas, [...]Como solução apropriada, recomendamos a utilização do comando "MeshToNurbs" do Rhino. A polissuperfície resultante pode ser exportada para o RFEM.

Question

Gostaria de importar uma superf&#237;cie grande e curvada do Rhino para o RFEM, mas recebo a seguinte mensagem de erro: "Command: ExportToRFEM5. Nodes compare tolerance is set too low. You could adjust it by document units settings. Export error. Error to write data, message: A coordenada Z est&#225; fora do intervalo permitido. Export to RFEM finished." Como &#233; que este erro pode ser resolvido?

Accepted Answer

As malhas n&#227;o s&#227;o suportadas no RFEM por n&#227;o se tratar de "superf&#237;cies lisas", mas sim de facetas individuais, consulte o terceiro par&#225;grafo em Meshes vs. NURBS:Uma malha representa as superf&#237;cies 3D como uma s&#233;rie de facetas discretas, [...]Como solu&#231;&#227;o apropriada, recomendamos a utiliza&#231;&#227;o do comando "MeshToNurbs" do Rhino.                 A polissuperf&#237;cie resultante pode ser exportada para o RFEM.

Importar uma superfície curva do Rhino para o RFEM 5
