Ich erhalte die Warnung 465: "Linie [Nr] wird gleichzeitig als Begrenzungslinie der Fläche und der Öffnung verwendet." Muss ich etwas anpassen?

Q: Ich erhalte die Warnung 465: "Linie [Nr] wird gleichzeitig als Begrenzungslinie der Fläche und der Öffnung verwendet." Muss ich etwas anpassen?

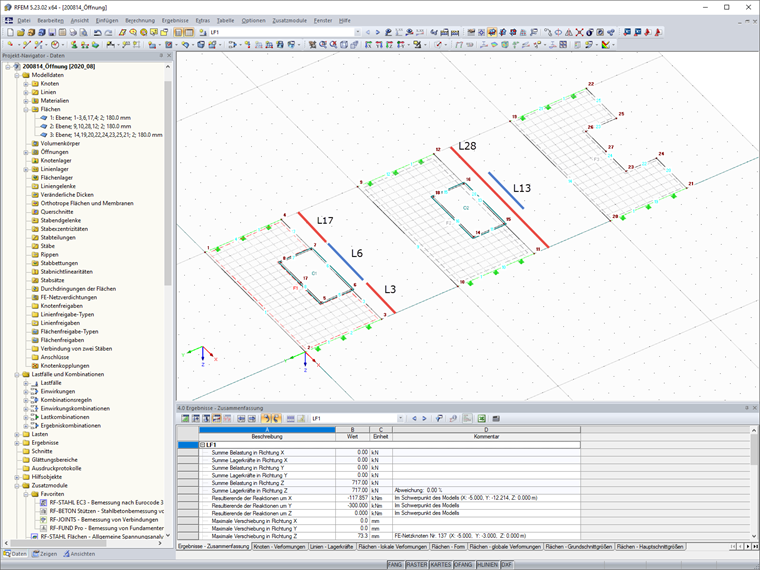

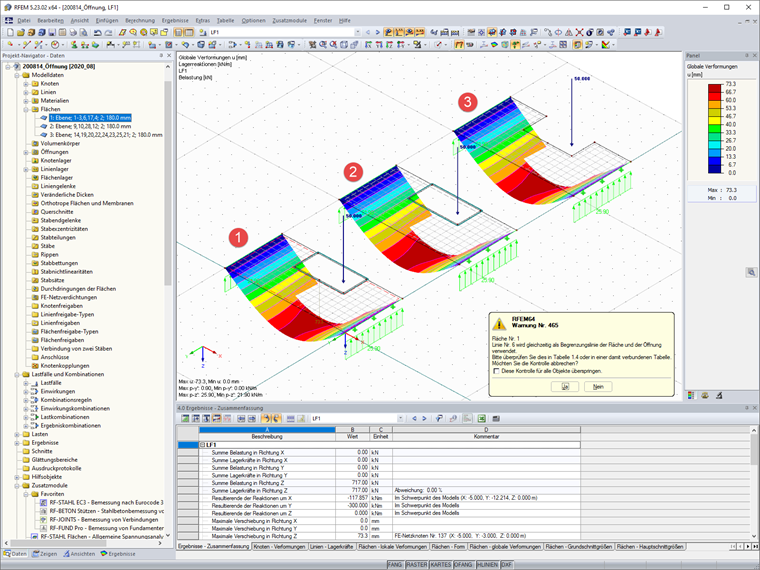

Mit Öffnungen können Aussparungen in Flächen erzeugt werden. In Öffnungsbereichen werden weder finite Elemente generiert noch Flächenlasten angesetzt. Es sind auch Öffnungen am Rand einer Fläche zulässig.Die Begrenzungslinien einer Fläche müssen einen geschlossenen Linienzug bilden. Die Warnmeldung erscheint in unserem Beispiel nur bei der Fläche 1, jedoch nicht bei der Fläche 2. Fläche 1 ist an einem Rand durch drei Begrenzungslinien definiert, die Fläche 2 jedoch nicht.Ein Vergleich der Ergebnisse zeigt, dass Sie Ihre Flächen mit Öffnung in allen drei Varianten modellieren können.

Question

Ich erhalte die Warnung 465: "Linie [Nr] wird gleichzeitig als Begrenzungslinie der Fl&#228;che und der &#214;ffnung verwendet." Muss ich etwas anpassen?

Accepted Answer

Mit &#214;ffnungen k&#246;nnen Aussparungen in Fl&#228;chen erzeugt werden. In &#214;ffnungsbereichen werden weder finite Elemente generiert noch Fl&#228;chenlasten angesetzt. Es sind auch &#214;ffnungen am Rand einer Fl&#228;che zul&#228;ssig.Die Begrenzungslinien einer Fl&#228;che m&#252;ssen einen geschlossenen Linienzug bilden. Die Warnmeldung erscheint in unserem Beispiel nur bei der Fl&#228;che 1, jedoch nicht bei der Fl&#228;che 2. Fl&#228;che 1 ist an einem Rand durch drei Begrenzungslinien definiert, die Fl&#228;che 2 jedoch nicht.Ein Vergleich der Ergebnisse zeigt, dass Sie Ihre Fl&#228;chen mit &#214;ffnung in allen drei Varianten modellieren k&#246;nnen.
