Предупреждение 465: "Linie [Nr] wird gleichzeitig als Begrenzungslinie der Fläche und der Öffnung verwendet."

Программа все время отображает предупреждение № 465: «Линия [№] используется одновременно в качестве граничной линии поверхности и отверстия». Что мне с этим делать?


Ответ:

Отверстия используются для создания вырезанных областей поверхностей. Конечные элементы не создаются, и поверхностные нагрузки на отверстия не применяются. Отверстия можно создать также на краю поверхности,

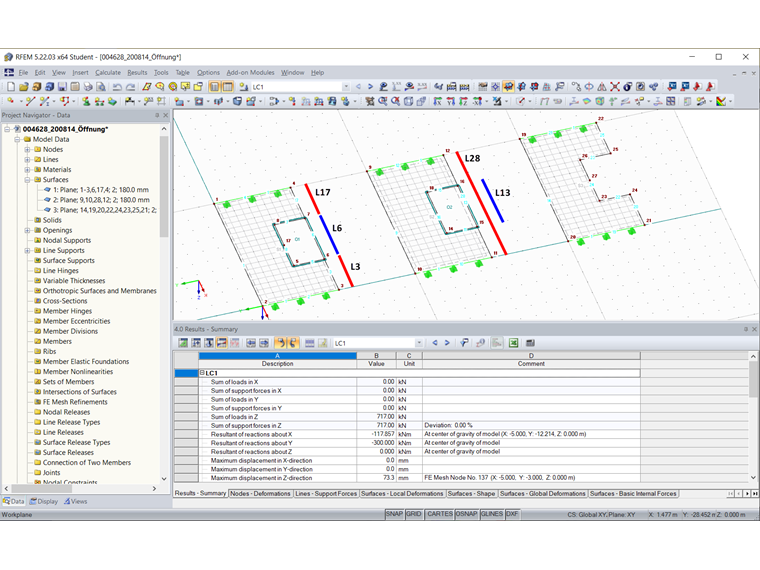

но тогда граничные линии поверхности должны образовывать замкнутую непрерывную линию. В нашем примере, предупреждение появляется только для Поверхности 1, а не для Поверхности 2, потому что Поверхность 1 ограничена тремя граничными линиями на одном краю, а Поверхность 2 - нет.

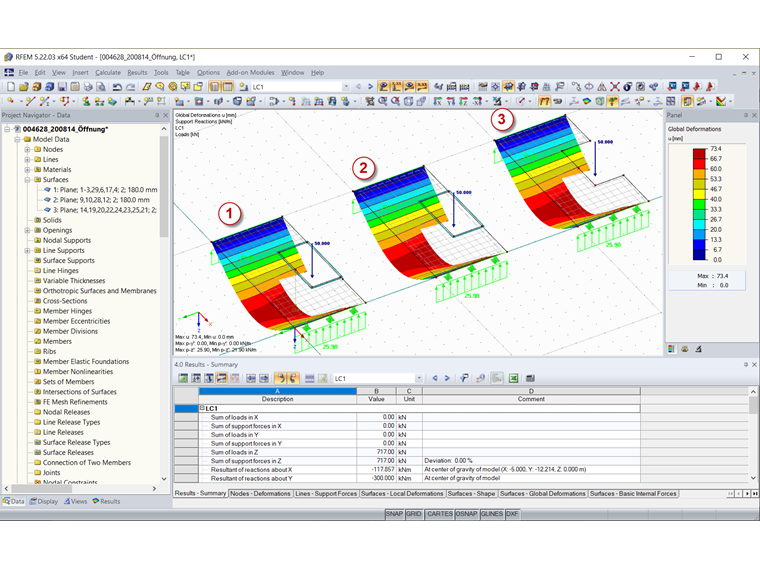

Сравнение результатов показывает, что во всех трех случаях можно свободно моделировать поверхности с отверстиями.
