Je reçois l'avertissement n°465 : « La ligne [N°] est utilisée simultanément comme ligne de contour d'une surface et d'une ouverture. » Dois-je ajuster quelque chose ?

Q: Je reçois l'avertissement n°465 : « La ligne [N°] est utilisée simultanément comme ligne de contour d'une surface et d'une ouverture. » Dois-je ajuster quelque chose ?

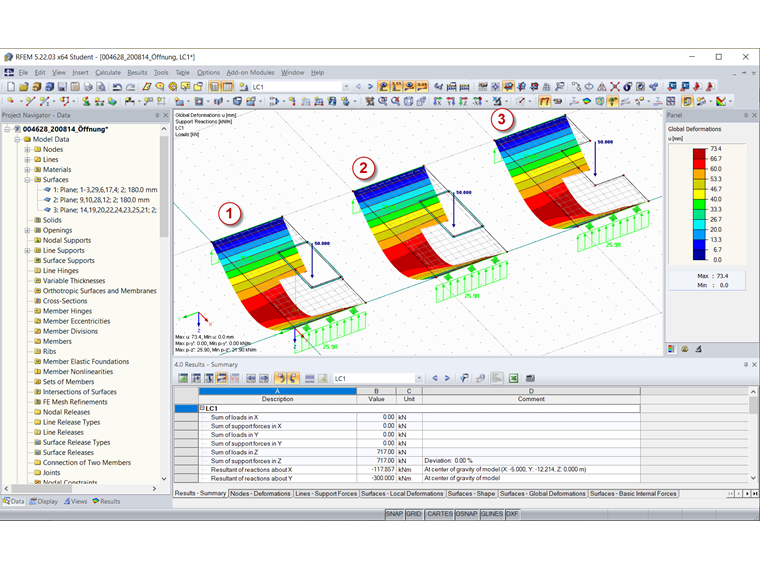

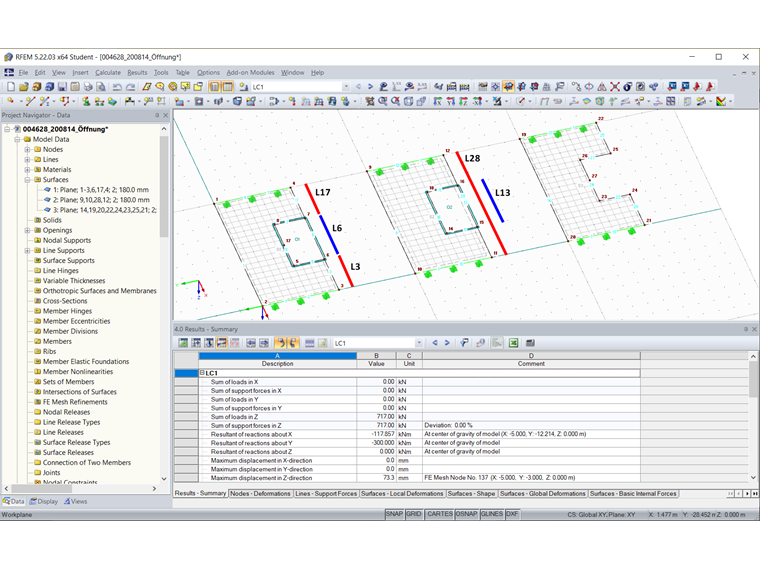

Les ouvertures servent à créer des découpes dans les surfaces. Les éléments finis générés et les charges surfaciques ne sont pas appliqués aux positions d'ouverture. Vous pouvez également définir les ouvertures au bord d'une surface.Les lignes de contour d'une surface doivent former une ligne continue fermée. Dans notre exemple, le message d'avertissement n'apparaît que pour la Surface 1, mais pas pour la Surface 2. La Surface 1 est définie par trois lignes de contour sur un bord, mais pas la Surface 2.Une comparaison des résultats montre que vous pouvez modéliser vos surfaces avec des ouvertures dans les trois cas.

Question

Je re&#231;ois l'avertissement n&#176;465 : &#171; La ligne [N&#176;] est utilis&#233;e simultan&#233;ment comme ligne de contour d'une surface et d'une ouverture. &#187; Dois-je ajuster quelque chose ?

Accepted Answer

Les ouvertures servent &#224; cr&#233;er des d&#233;coupes dans les surfaces. Les &#233;l&#233;ments finis g&#233;n&#233;r&#233;s et les charges surfaciques ne sont pas appliqu&#233;s aux positions d'ouverture. Vous pouvez &#233;galement d&#233;finir les ouvertures au bord d'une surface.Les lignes de contour d'une surface doivent former une ligne continue ferm&#233;e. Dans notre exemple, le message d'avertissement n'appara&#238;t que pour la Surface 1, mais pas pour la Surface 2. La Surface 1 est d&#233;finie par trois lignes de contour sur un bord, mais pas la Surface 2.Une comparaison des r&#233;sultats montre que vous pouvez mod&#233;liser vos surfaces avec des ouvertures dans les trois cas.
