Arbeitsebene-Nullpunkt und Hilfslinien in der Modellierung

Die im Dialog "Neue Hilfslinie" unter "Parameter" anzugebenden Koordinaten der Hilfslinien (Bild 1) beziehen sich auf den Arbeitsebene-Nullpunkt.

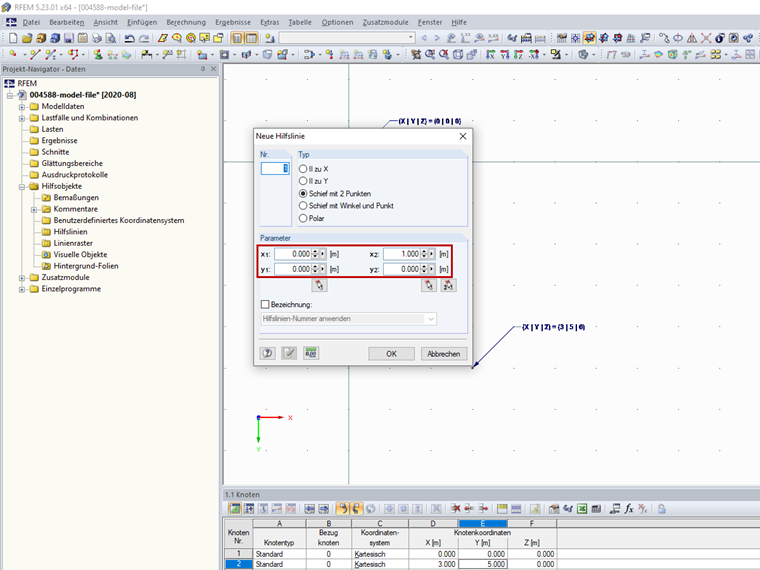

1 Koordinaten der Hilfslinie (rot markiert)

Der Nullpunkt der Arbeitsebene kann im Dialog "Arbeitsebene und Raster/ Fang" (Bild 2), über das Menü Extras → Arbeitsebene wählen → Ursprung setzen oder die entsprechende Schaltfläche in der Symbolleiste festgelegt werden.

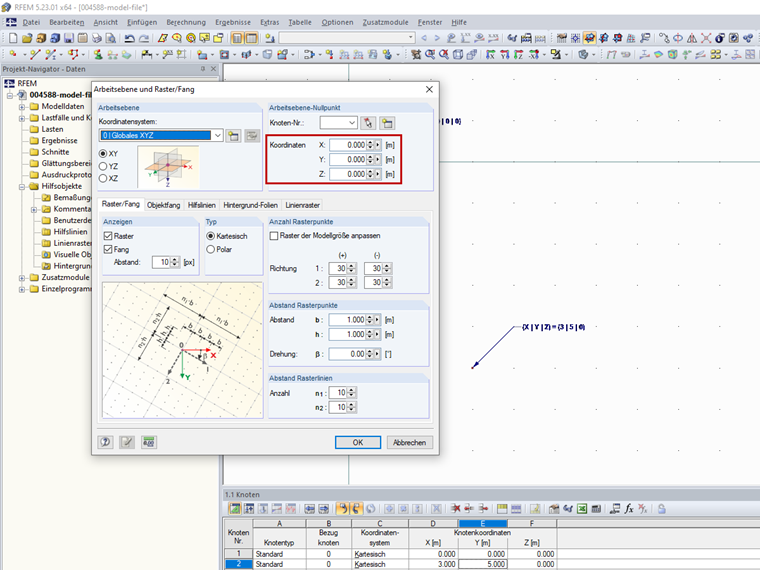

2 Arbeitsebene-Nullpunkt (rot markiert)

Im Video wird der Arbeitsebene-Nullpunkt auf die Koordinaten X = 3 m, Y = 5 m und Z = 0 m festgelegt. Es wird dann eine Hilfslinie parallel zu X (|| zu X) mit der Koordinate y₁ = 0 m angelegt. Die Hilfslinie liegt damit im globalen Koordinatensystem bei Y = 5 m.
