建模中的工作平面零点和辅助线

辅助线的坐标参考哪个原点?


回复:

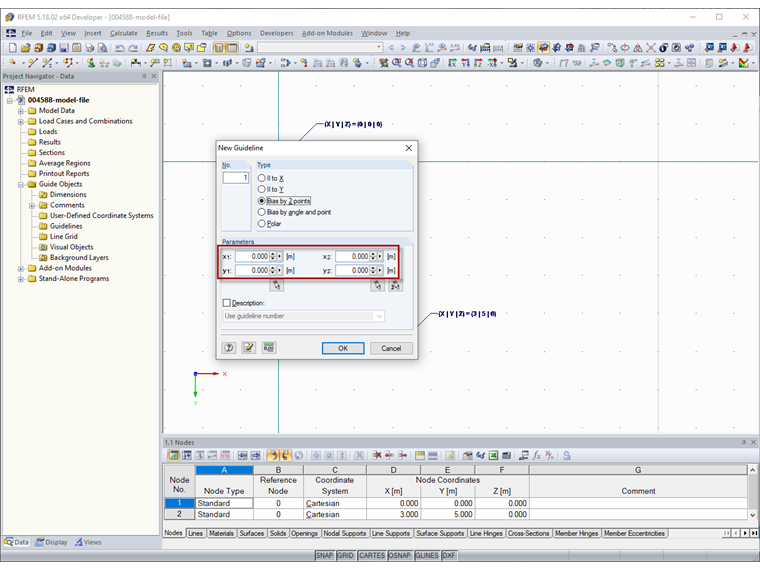

辅助线的坐标(图01)在“新建辅助线”对话框的“参数”下是指工作平面的零点。

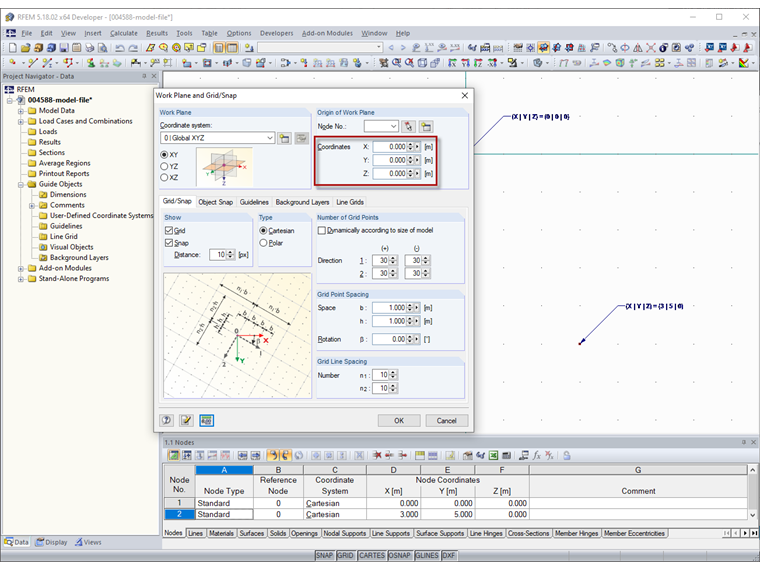

Der Nullpunkt der Arbeitsebene kann im Dialog "Arbeitsebene und Raster/ Fang" (Bild 2), über das Menü Extras → Arbeitsebene wählen → Ursprung setzen oder die entsprechende Schaltfläche in der Symbolleiste festgelegt werden.

Im Video wird der Arbeitsebene-Nullpunkt auf die Koordinaten X = 3 m, Y = 5 m und Z = 0 m festgelegt. Es wird dann eine Hilfslinie parallel zu X (|| zu X) mit der Koordinate y1 = 0 m angelegt. Die Hilfslinie liegt damit im globalen Koordinatensystem bei Y = 5 m.
