Ponto zero do plano de trabalho e linhas auxiliares na modelação

As coordenadas das linhas auxiliares (Figura 01) especificadas na caixa de diálogo "Nova linha auxiliar" em "Parâmetros" referem-se ao ponto zero do plano de trabalho.

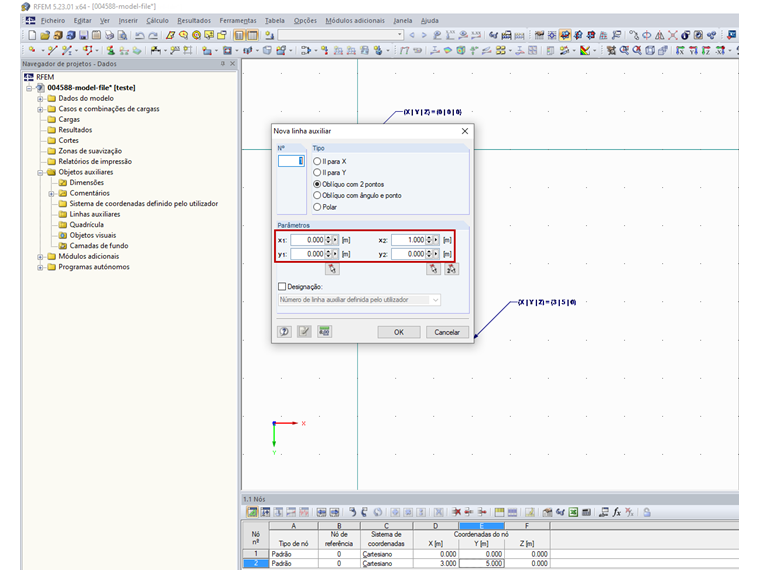

1 Coordenadas da linha auxiliar (marcadas em vermelho)

Pode definir o ponto zero do plano de trabalho na caixa de diálogo "Plano de trabalho e grelha/ajustar" (Figura 02) utilizando o menu Ferramentas → Selecionar plano de trabalho → Definir origem ou o botão correspondente na barra de ferramentas.

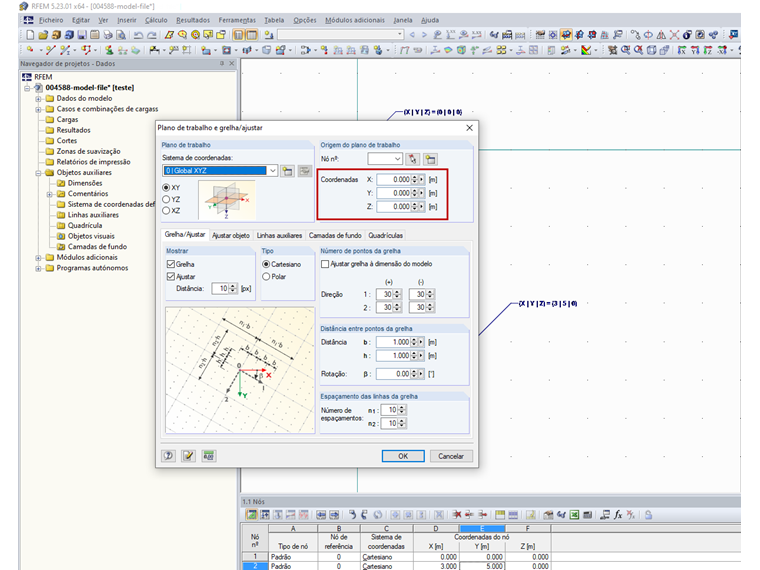

2 Ponto zero do plano de trabalho (marcado em vermelho)

Im Video wird der Arbeitsebene-Nullpunkt auf die Koordinaten X = 3 m, Y = 5 m und Z = 0 m festgelegt. Es wird dann eine Hilfslinie parallel zu X (|| zu X) mit der Koordinate y₁ = 0 m angelegt. Assim sendo, a linha auxiliar encontra-se no sistema de coordenadas global em Y = 5 m.
