Punto cero del plano de trabajo y líneas auxiliares en el modelado

Las coordenadas de las líneas auxiliares (figura 01) que se van a especificar en el cuadro de diálogo "Nueva línea auxiliar" en "Parámetros" se refieren al punto cero del plano de trabajo.

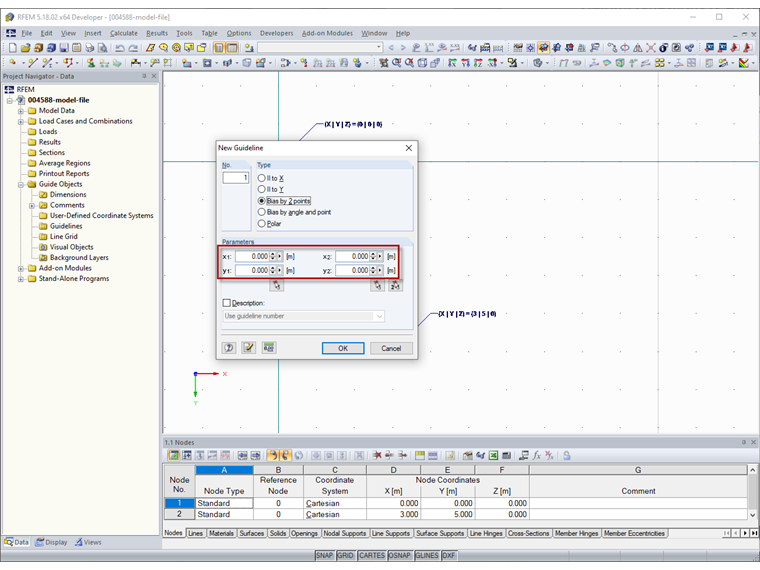

1 Coordenadas de la línea guía (marcadas en rojo)

Der Nullpunkt der Arbeitsebene kann im Dialog "Arbeitsebene und Raster/ Fang" (Bild 2), über das Menü Extras → Arbeitsebene wählen → Ursprung setzen oder die entsprechende Schaltfläche in der Symbolleiste festgelegt werden.

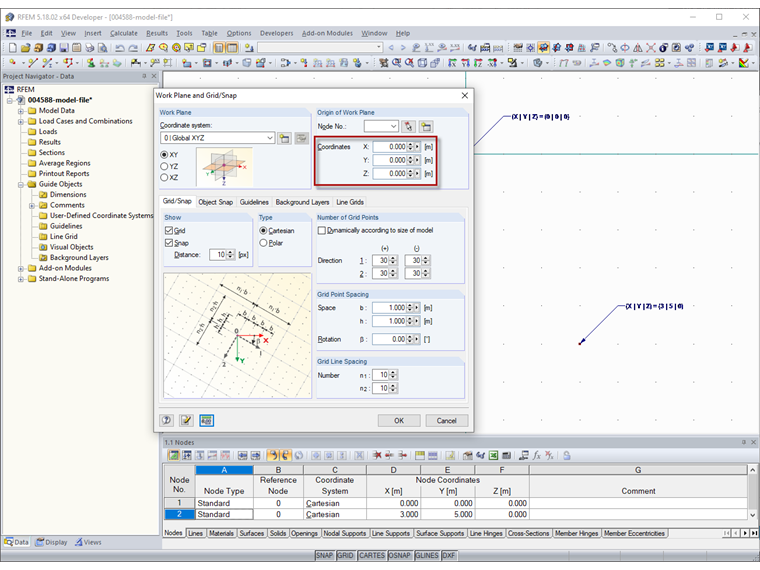

2 Punto cero del plano de trabajo (marcado en rojo)

Im Video wird der Arbeitsebene-Nullpunkt auf die Koordinaten X = 3 m, Y = 5 m und Z = 0 m festgelegt. Es wird dann eine Hilfslinie parallel zu X (|| zu X) mit der Koordinate y₁ = 0 m angelegt. Die Hilfslinie liegt damit im globalen Koordinatensystem bei Y = 5 m.
