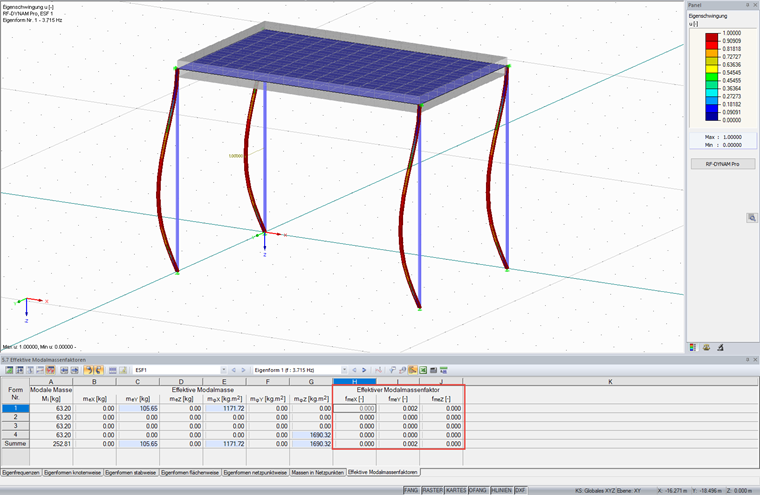

- Die Auswertung, ob es sich wirklich um lokale Eigenformen handelt, sollte über die Ergebnisgrafik durchgeführt werden. Wenn einzelne Stäbe oder Flächen eine sehr kleine Eigenfrequenz haben, treten diese zu erst auf.
- Falls diese lokalen Eigenformen dennoch mit in die Berechnung eingehen sollen, sollte man die Anzahl der zu berechnenden Eigenformen erhöhen.
- Falls lokale Eigenformen an Flächen auftreten, können die Massen der betroffenen Flächen vernachlässigt werden. Diese Funktion wird in diesem Beitrag erläutert.
- Im Falle von lokalen Eigenformen an Stäben bietet es sich an, die FE-Netz Teilung an Stäben zu deaktivieren.
Frage
Bei der Berechnung von Eigenformen mit RF-/DYNAM Pro erhalte ich effektive Modalmassenfaktoren, welche alle annähernd 0 sind. Was kann die Ursache dafür sein?
