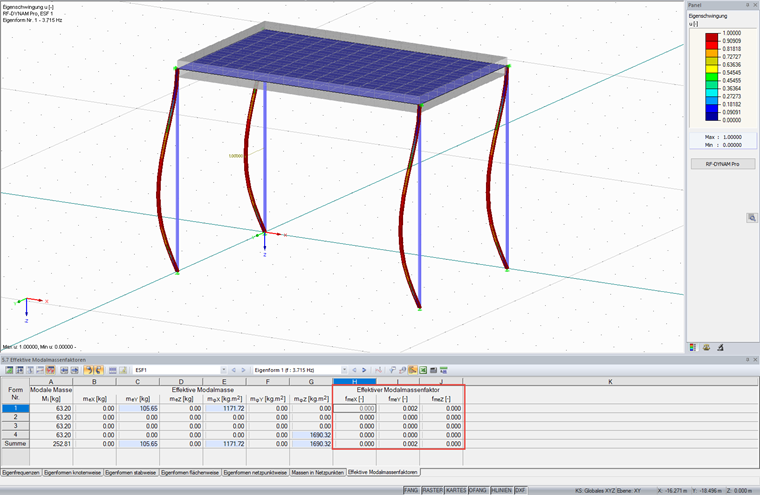

- Na podstawie grafiki wyników należy rozpoznać, czy rzeczywiście występują kształty drgań lokalnych. Jeżeli poszczególne pręty lub powierzchnie mają bardzo niską częstotliwość drgań własnych, pojawiają się one jako pierwsze.
- W przypadku uwzględnienia tych lokalnych wektorów własnych w obliczeniach należy zwiększyć liczbę obliczanych postaci drgań własnych.
- Jeżeli kształty drgań lokalnych występują na powierzchniach, masy tych powierzchni można pominąć. Ta funkcja jest opisana w tym artykule technicznym.
- W przypadku postaci drgań własnych na prętach zaleca się dezaktywować podział siatki ES na prętach.
Pytanie
Podczas obliczania postaci drgań własnych w RF-/DYNAM Pro otrzymuję efektywne współczynniki masy modalnej, które są w przybliżeniu równe 0. Dlaczego?
