Pytanie:

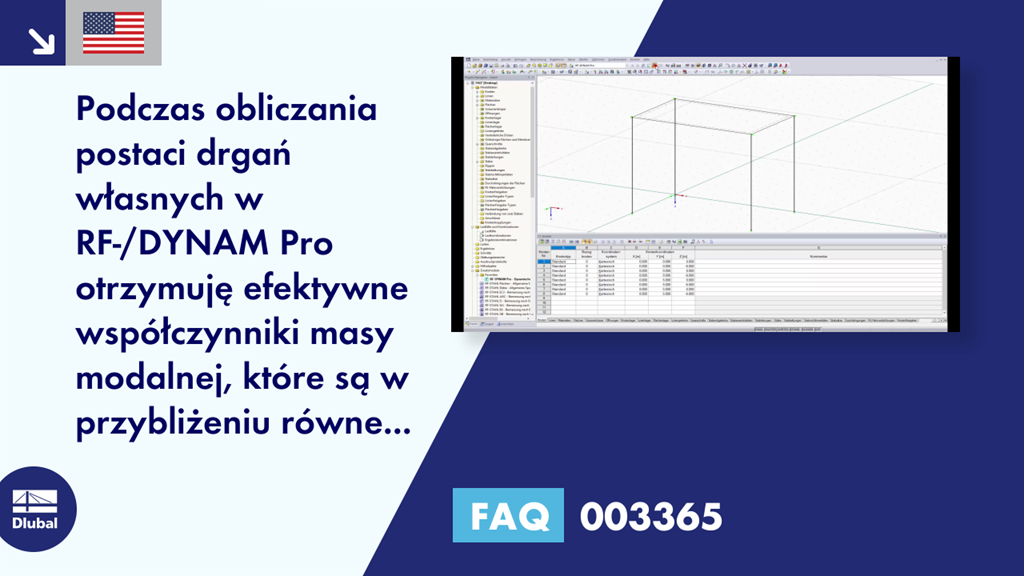

Podczas obliczania postaci drgań własnych w RF-/DYNAM Pro otrzymuję efektywne współczynniki masy modalnej, które są w przybliżeniu równe 0. Dlaczego?
Odpowiedź:
Przyczyn małych efektywnych mas modalnych może być wiele. Często można to zaobserwować w przypadku dużych konstrukcji. W większości przypadków przyczyną tego problemu jest fakt, że występują tylko kształty drgań lokalnych. Poniższy tekst opisuje, w jaki sposób można sobie z tym poradzić:
Na podstawie grafiki wyników należy rozpoznać, czy rzeczywiście występują kształty drgań lokalnych. Jeżeli poszczególne pręty lub powierzchnie mają bardzo niską częstotliwość drgań własnych, pojawiają się one jako pierwsze.
W przypadku uwzględnienia tych lokalnych wektorów własnych w obliczeniach należy zwiększyć liczbę obliczanych postaci drgań własnych.
Jeżeli kształty drgań lokalnych występują na powierzchniach, masy tych powierzchni można pominąć. Ta funkcja jest opisana w tym artykule technicznym.
W przypadku postaci drgań własnych na prętach zaleca się dezaktywować podział siatki ES na prętach.
Jeżeli zwrócono uwagę na wszystkie te nuty, należy aktywować tylko kształty modów globalnych konstrukcji, które również aktywują dużą masę.
