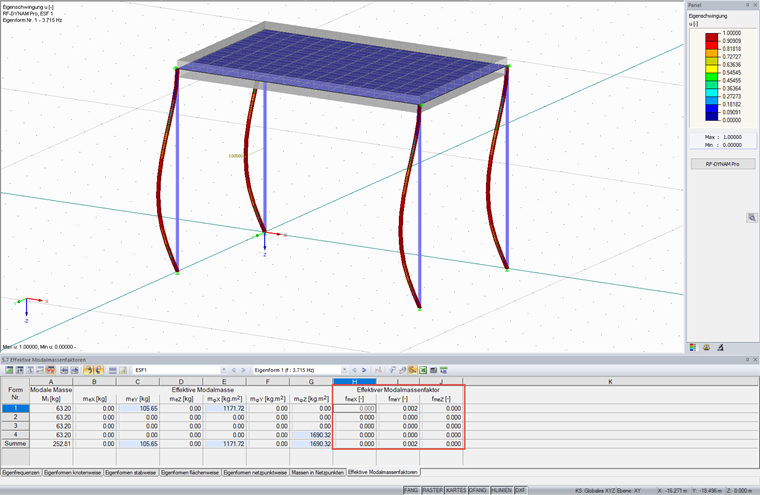

- 从结果图形中可以看出,是否已经出现了局部振型。 如果单个杆件或面的自振频率非常低,
- 如果在计算中包括这些局部特征向量,则应该增加要计算的振型的数目。
- 如果面上出现局部振型,那么受影响面的质量可以忽略。 该功能说明将在本技术文章中介绍。
- 对于杆件的局部振型,建议停用杆件的有限元网格划分。
问题
在RF-/DYNAM Pro中计算振型时,我得到的有效振型质量系数都为0。 为什么?
回复:
有效振型质量系数偏小的原因很多。 通常在大型结构中经常出现。 在大多数情况下,出现此问题的原因是只有局部振型出现。 下文说明了如何进行以下处理:如果过了上述这些话,那么就应该激活该结构的全局振型了。
