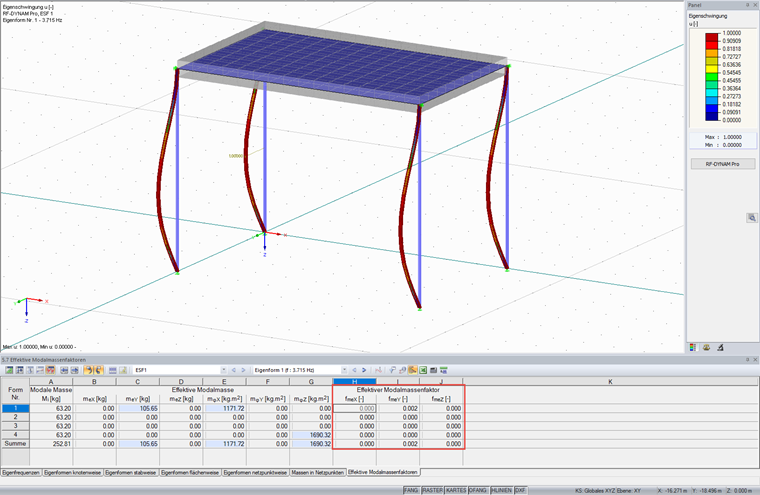

- По графику результатов вы должны определить, присутствуют ли на самом деле формы местных колебаний. Они возникают в первую очередь, если отдельные стержни или поверхности имеют очень низкую собственную частоту.
- В случае включения этих местных собственных векторов в расчет, необходимо увеличить количество рассчитываемых форм колебаний.
- Если местные формы колебаний возникают на поверхностях, массами затронутых поверхностей можно пренебречь. Эта функция описана в данной технической статье.
- В случае форм местных колебаний на стержнях, рекомендуется деактивировать разделение сетки КЭ на стержнях.
Вопрос
При расчете форм колебаний в модуле RF‑/DYNAM Pro я получаю коэффициенты эффективных модальных масс, которые приблизительно равны нулю. Почему?
