Antwort:
Über die Kontrollfelder im Navigatoreintrag "Lastverteilung" können die Kräfte und Momente angezeigt werden, die die FE-Knoten oder FE-Elemente aus den eingegebenen Lasten erhalten.
Die Kräfte der FE-Elemente lassen sich auf das globale XYZ-Achsensystem oder auf die lokalen xyz-Flächenachsen bezogen darstellen. Anhand der Netzlasten ist eine Kontrolle der eingegebenen Lasten möglich. Damit kann beispielsweise bei freien Einzellasten überprüft werden, ob die Last auf alle Flächen wirkt, die in der Liste an Flächen vorgegeben sind.

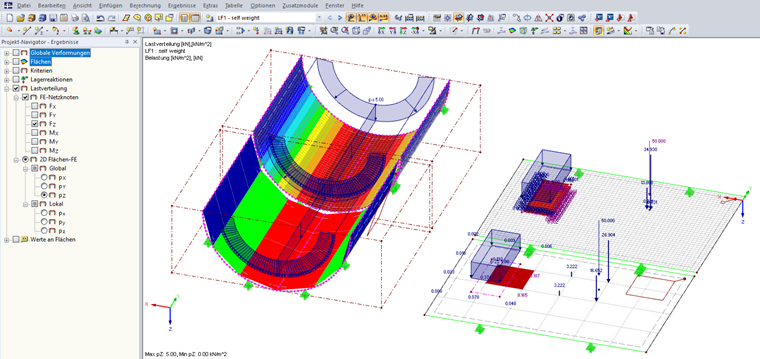

Bei Linienlasten und freien Lasten kann die FE-Netzgröße des Modells von Bedeutung sein. Wird beispielsweise eine geometrisch kleine freie Rechtecklast auf eine Fläche mit einem groben FE-Netz aufgebracht, führt dies dazu, dass die Last auf eine wesentlich größere Fläche verteilt wird (siehe Bild1).
