Odpowiedź:
Zaznaczenie pól wyboru w pozycji nawigatora "Rozkład obciążenia" umożliwia wyświetlenie sił i momentów otrzymanych przez węzły ES lub elementy ES od wprowadzonych obciążeń.
Siły elementów skończonych można przedstawić w odniesieniu do globalnego układu współrzędnych XYZ lub lokalnych osi xyz powierzchni. Na podstawie obciążeń siatki można skontrolować wprowadzone obciążenia. Na przykład w przypadku wolnych obciążeń skupionych można sprawdzić, czy obciążenie działa na wszystkie powierzchnie określone na liście.

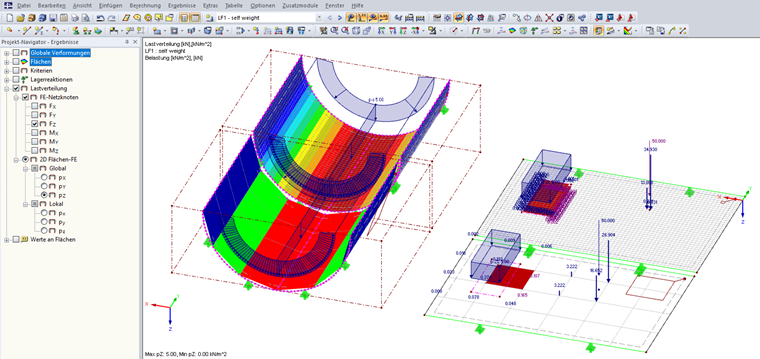

W przypadku obciążeń liniowych i obciążeń swobodnych rozmiar siatki ES modelu może odgrywać ważną rolę. Na przykład, jeżeli na powierzchnię zostanie przyłożone niewielkie obciążenie swobodnym prostokątem ES, obciążenie zostanie rozłożone na znacznie większej powierzchni (patrz rysunek 01).
