Risposta:
Selezionando le caselle di controllo sotto la voce del navigatore "Distribuzione del carico", è possibile visualizzare le forze e i momenti ricevuti dai nodi EF o dagli elementi EF dai carichi inseriti.
Le forze degli elementi EF possono essere visualizzate nel sistema di assi XYZ globale o negli assi della superficie xyz locali. I carichi mesh consentono di verificare i carichi inseriti. Per i carichi concentrati liberi, ad esempio, è possibile verificare se il carico agisce su tutte le superfici specificate nell'elenco delle superfici.

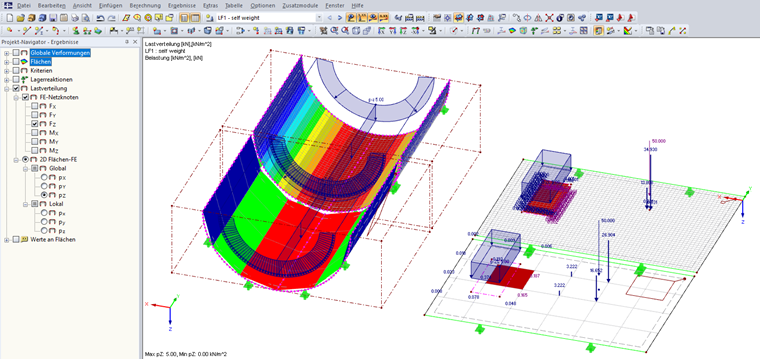

Per carichi lineari e carichi liberi, la dimensione della mesh EF del modello può svolgere un ruolo importante. Ad esempio, se si posiziona un carico rettangolare geometricamente piccolo su una superficie con una mesh agli elementi finiti grossolani, il carico viene distribuito su una superficie molto più grande (vedere la Figura 01).
