Pergunta

Ao selecionar as caixas de seleção na entrada do navegador "Distribuição de carga", é possível visualizar as forças e os momentos recebidos pelos nós de EF ou elementos de EF a partir das cargas introduzidas.

As forças dos elementos de EF podem ser exibidas no sistema de eixos global XYZ ou nos eixos de superfície xyz locais. As cargas de malha permitem verificar as cargas introduzidas. Para cargas concentradas livres, por exemplo, pode verificar se a carga atua em todas as superfícies especificadas na lista de superfícies.

Para cargas de linha e cargas livres, o tamanho da malha de EF do modelo pode desempenhar um papel importante. Por exemplo, se colocar uma carga retangular livre geometricamente pequena em uma superfície com uma malha de EF grossa, a carga é distribuída sobre uma superfície muito maior (ver Figura 01).

FAQ

[EN] FAQ 003233 | Como é que posso verificar no meu modelo de EF se as cargas aplicadas por mim também são introduzidas ...

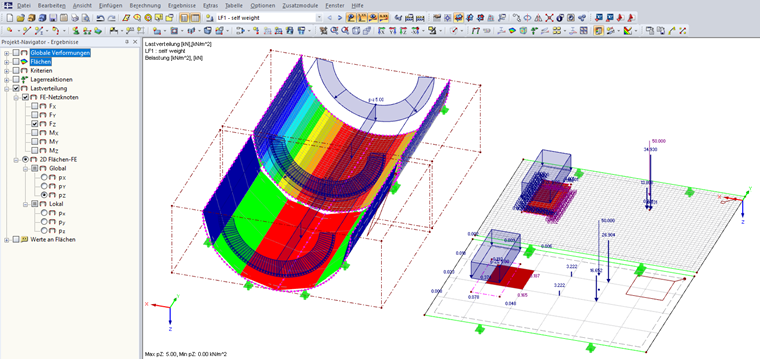

Vista de distribuição de carga
