Frage
Wie kann ich bei einer großen Bodenplatte unterschiedliche Bettungsziffern vorgeben?
Antwort:

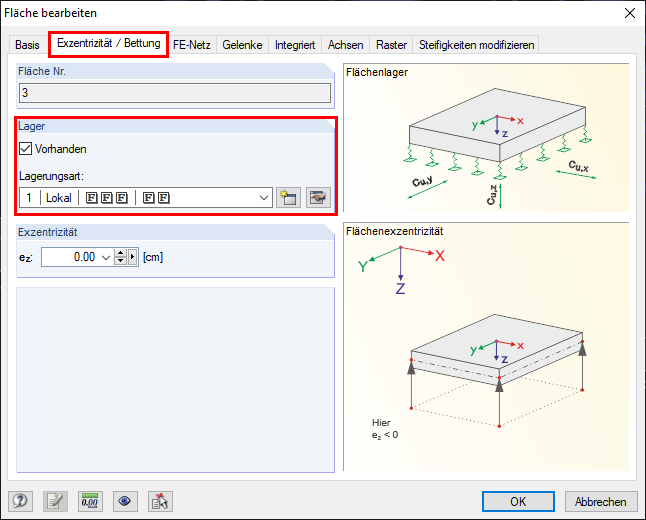

Die Definition der Flächenlager (Bettung) ist in RFEM eine Eigenschaft der Fläche. Dies bedeutet, dass Sie die gesamte Bodenplatte - entsprechend den Bereichen mit unterschiedlichen Bettungsziffern - in mehrere Teilflächen unterteilen müssen.
