Вопрос
Как задать разные модули реакции земляного полотна для большой плиты перекрытия?
Ответ:

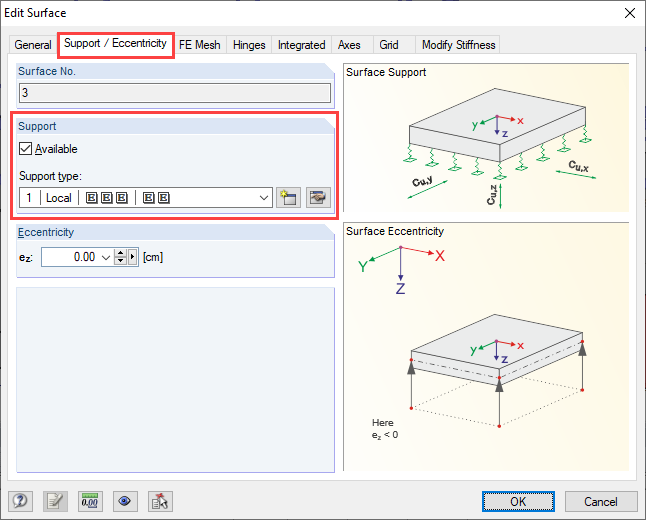

Определение опор поверхности (фундамента) в программе RFEM является свойством поверхности.Это означает, что вам необходимо разделить всю плиту перекрытия на несколько подповерхностей, в зависимости от участков с разными модулями реакции земляного полотна.
