Dotaz
Jak mohu zadat velké moduly reakce podloží pro velkou základovou desku?
Odpověď:

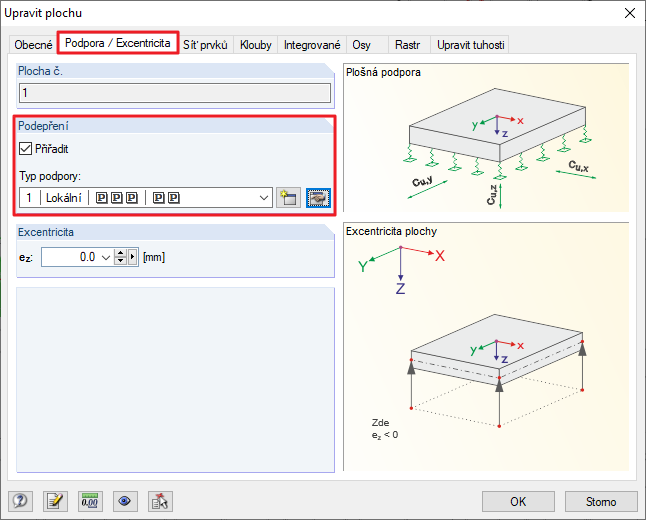

Zadání plošných podpor (podloží) v programu RFEM je vlastností plochy.To znamená, že celou podlahovou desku je třeba rozdělit na několik dílčích ploch v závislosti na oblastech s různými moduly reakce podloží.
