Frage
Können auch individuelle Hohlprofile mit dem Zusatzmodul HOHLPROF nachgewiesen werden?
Antwort:

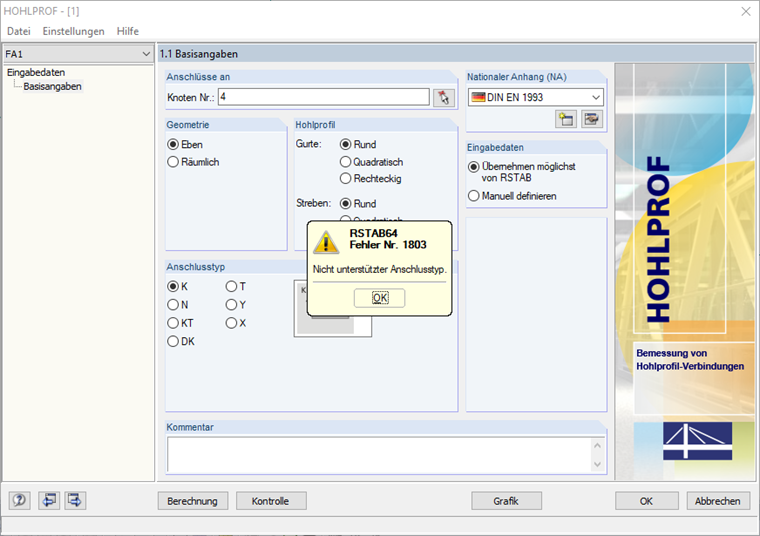

Die Norm 1993-1-8 gibt vor, welche Art von Querschnitten berücksichtigt werden können. Die Nachweise sind dabei so ausgelegt, dass pro Querschnitt nur eine Wandstärke möglich ist. Wird ein unzulässiger Querschnitt erkannt, wird ein entsprechender Hinweis angezeigt (siehe Bild 1). Daher ist die Frage nach der Erweiterung für solche Querschnitte zu verneinen. Die Norm basiert in großen Teilen auf den Versuchen / Forschungen. Daher liegt das Augenmerk auf wamgefertigten Hohlprofilen nach EN 10210 und kaltgefertigten Hohlprofilen nach EN 10219.
Haben Sie irgendwelche Fragen?
