Dotaz
Je možné posoudit jednotlivé duté profily pomocí přídavného modulu HSS?
Odpověď:

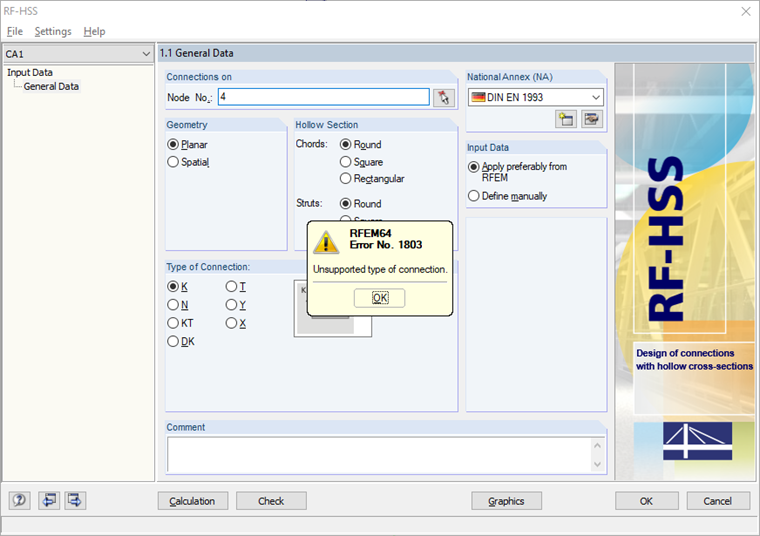

Norma 1993-1-8 stanoví, které typy průřezů je možné vzít do úvahy. Posouzení jsou přitom navržena tak, aby pro jeden průřez byla možná pouze jedna tloušťka stěny. Pokud je detekován neplatný průřez, zobrazí se příslušné hlášení (viz Obrázek 01). Proto je třeba na otázku rozšíření pro takové průřezy odpovědět záporně. Norma je z velké části založena na zkouškách/výzkumu. Proto se zaměřujeme na duté profily tvarované za tepla podle EN 10210 a duté profily tvarované za studena podle EN 10219.
