Вопрос
Можно ли с помощью дополнительного модуля HSS рассчитывать также отдельные пустотелые профили?
Ответ:

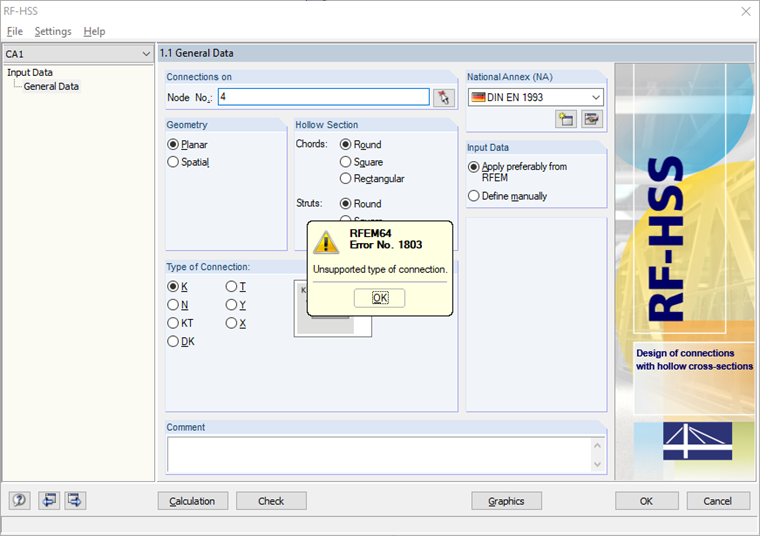

Норматив EN 1993‑1‑8 определяет, какие типы сечений могут учитываться. Расчеты интерпретируются таким образом, что для сечения возможна только одна толщина стенки. При обнаружении недопустимого сечения отображается соответствующее сообщение (см. Рисунок 01). Поэтому на вопрос о удлинении для таких сечений следует ответить отрицательно. Стандарт во многом основан на тестах/исследованиях. Поэтому основное внимание уделяется пустотелым профилям, подвергнутым горячей обработке по норме EN 10210, и холодногнутым пустотелым профилям по норме EN 10219.
