Pytanie
Czy przy użyciu dodatkowego modułu HSS można wymiarować również poszczególne przekroje rurowe?
Odpowiedź:

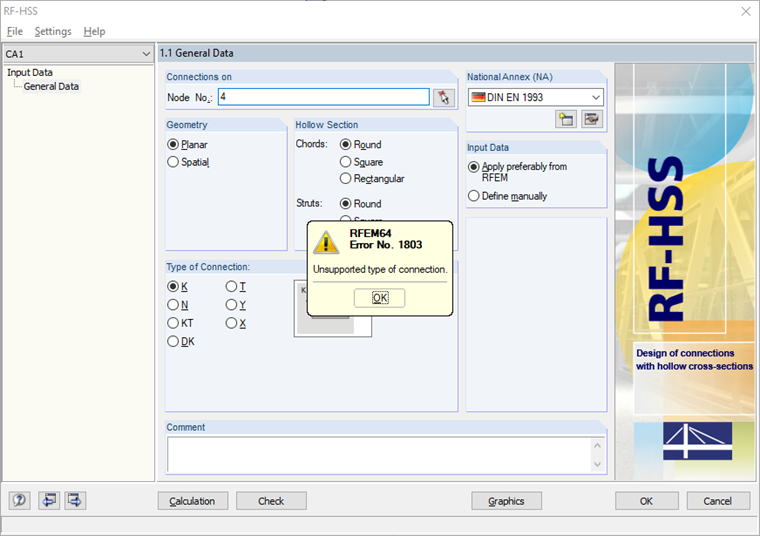

W normie EN 1993-1-8 określono, jakiego rodzaju przekroje można uwzględnić. Obliczenia są interpretowane w taki sposób, aby dla przekroju możliwa była tylko jedna grubość ścianki. W przypadku nieprawidłowego przekroju pojawia się odpowiedni komunikat (patrz rysunek 01). Dlatego na pytanie o wydłużenie dla takich przekrojów należy odpowiedzieć przecząco. Norma w dużej mierze opiera się na testach/badaniach. Dlatego w centrum uwagi znajdują się profile zamknięte wykańczane na gorąco zgodnie z EN 10210 oraz profile zamknięte formowane na zimno zgodnie z EN 10219.
