Antwort:

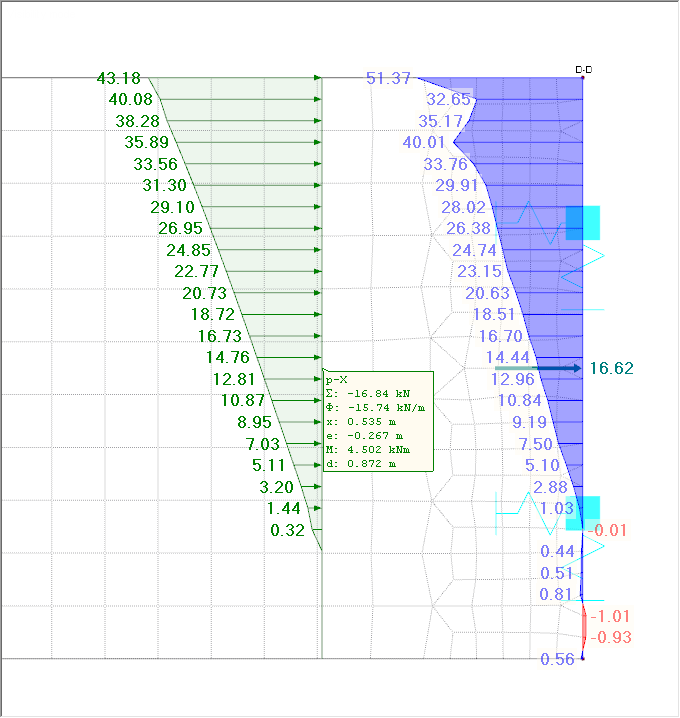

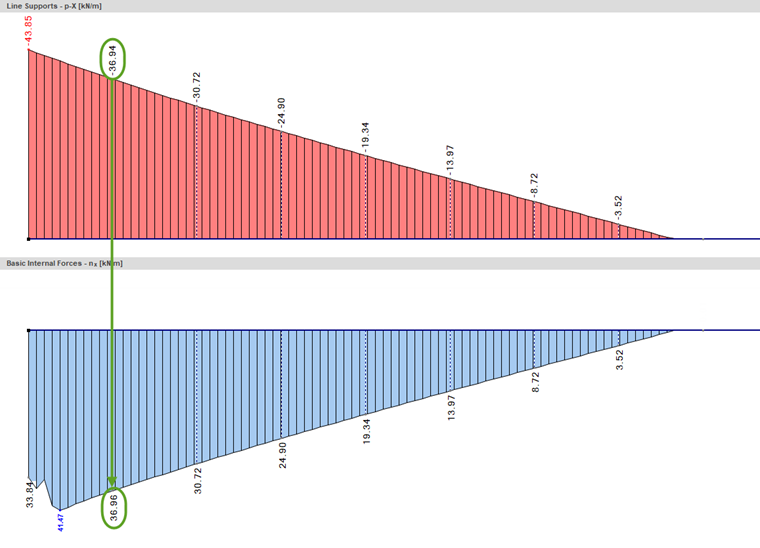

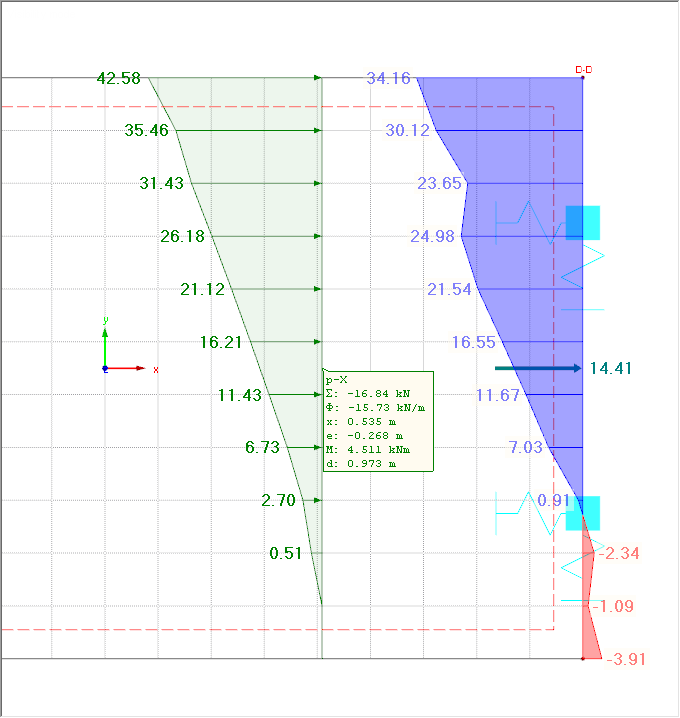

Der Hauptgrund darin liegt an der FE-Netz Größe sowie an der unterschiedlichen Glättung der Ergebnisse. Mit einem zunehmend feinerem FE-Netz sollten sich die Ergebnisse aneinander angleichen. In Bild 01 ist ein Vergleich mit einem relativ groben FE-Netz dargestellt. Die Auflager-Resultierende Beträgt 16,84 kN. Die Resultierende der Flächenergebnisse beträgt jedoch nur 14,41 kN. Wird das FE-Netz an dieser Stelle verfeinert (siehe Bild 02) gleichen sich die Ergebnisse aneinander an. In Bild 03 wurde das FE-Netz noch weiter verfeinert. Die Ergebnisse stimmen nun exakt überein. Die Abweichung am Anfang kann durch die singuläre Stelle und durch die Schnittgrößenglättung begründet werden.
Frage
Wieso weichen die Ergebnisse der Linienlagerreaktionen von den Flächenergebnissen ab?
;
