Réponse:

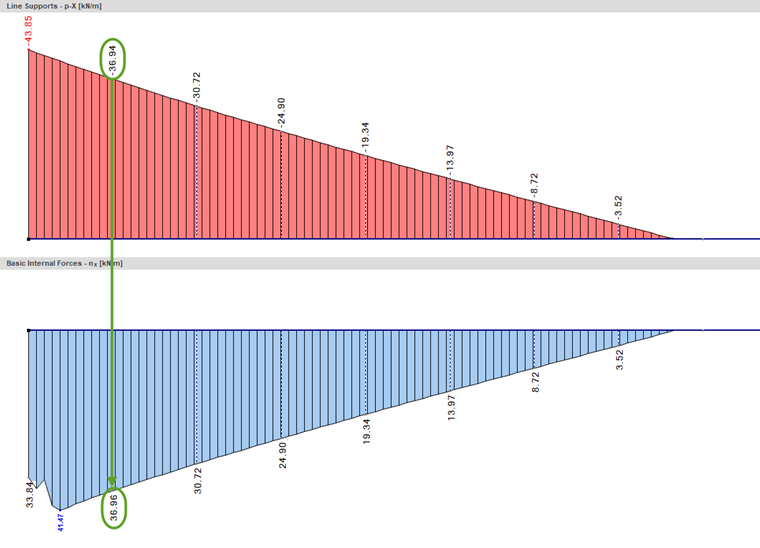

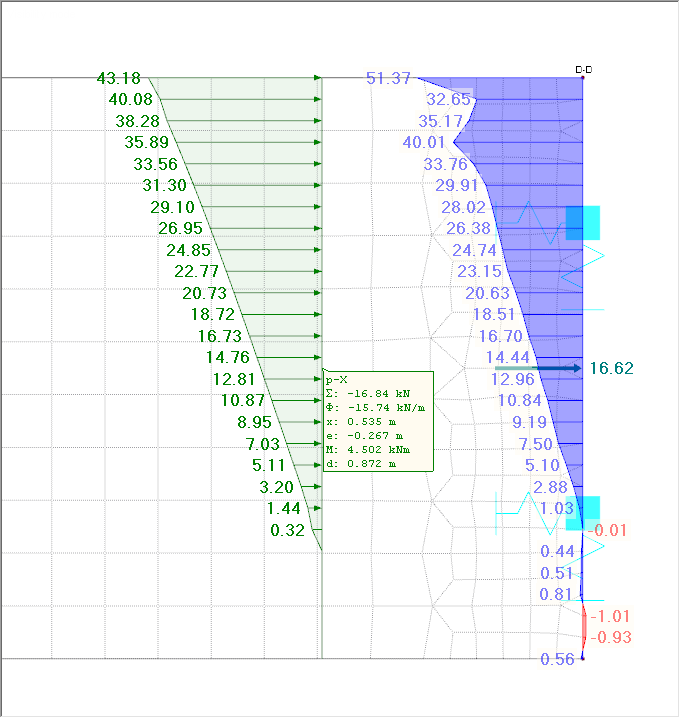

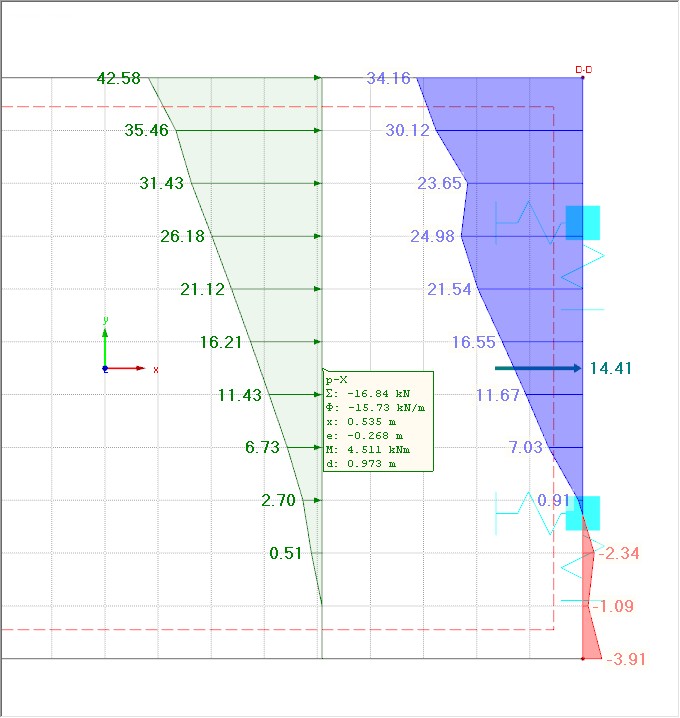

La taille du maillage EF et le lissage variable des résultats sont les principales causes de cette différence. Si le maillage EF est affiné, les résultats doivent normalement être similaires. La Figure 01 montre une comparaison avec un maillage EF relativement grossier. Le résultat obtenu est 16,84 kN. La résultante des résultats de surface n’est cependant que de 14,41 kN. Si le maillage EF est affiné (voir la Figure 02), les résultats deviennent similaires. Le maillage EF a été une fois encore affiné sur la Figure 03. Les résultats sont maintenant égaux. L’écart de départ peut s’expliquer par la position spécifique et le lissage des efforts internes.
Question
Pourquoi les résultats des réactions des appuis linéiques diffèrent-ils des résultats des surfaces ?
;
