回复:
主要原因是有限元网格尺寸和结果的平滑处理不同。 Mit einem zunehmend feinerem FE-Netz sollten sich die Ergebnisse aneinander angleichen.

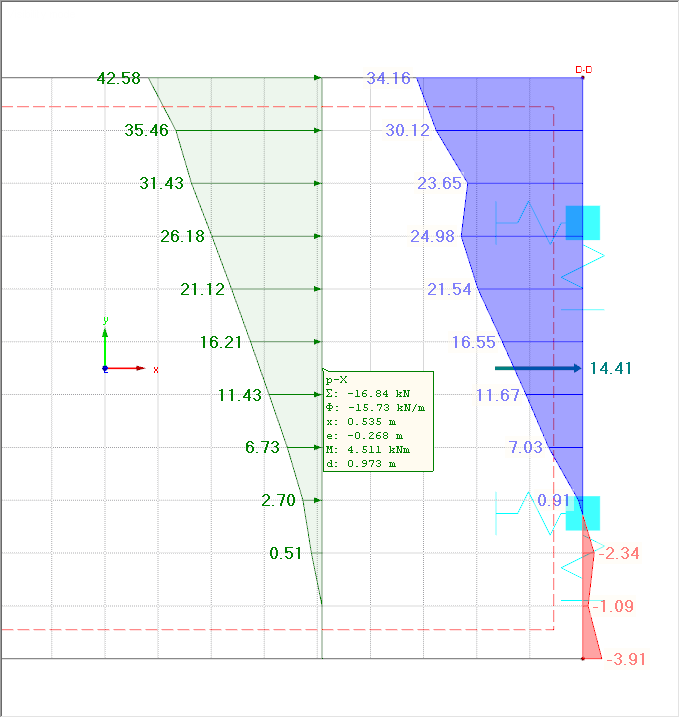

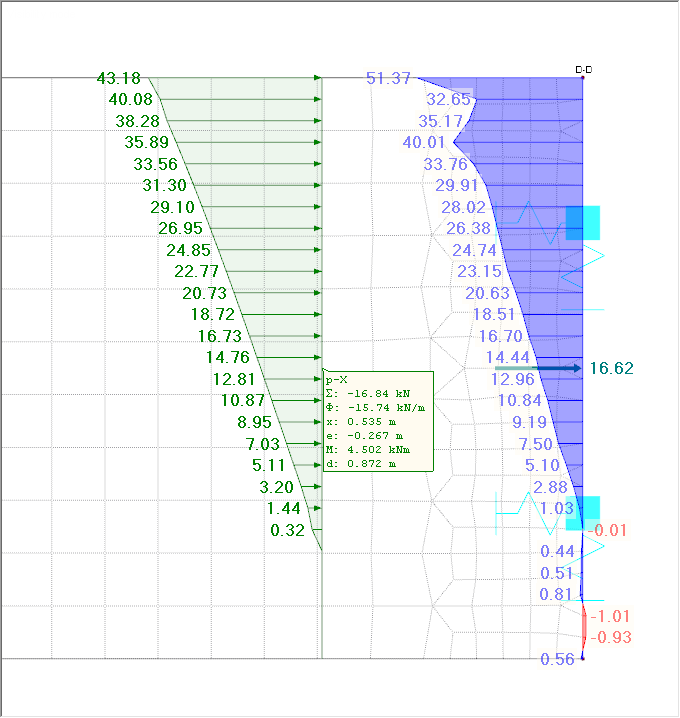

In Bild 01 ist ein Vergleich mit einem relativ groben FE-Netz dargestellt. Die Auflager-Resultierende Beträgt 16,84 kN. Die Resultierende der Flächenergebnisse beträgt jedoch nur 14,41 kN. Wird das FE-Netz an dieser Stelle verfeinert (siehe Bild 02) gleichen sich die Ergebnisse aneinander an.

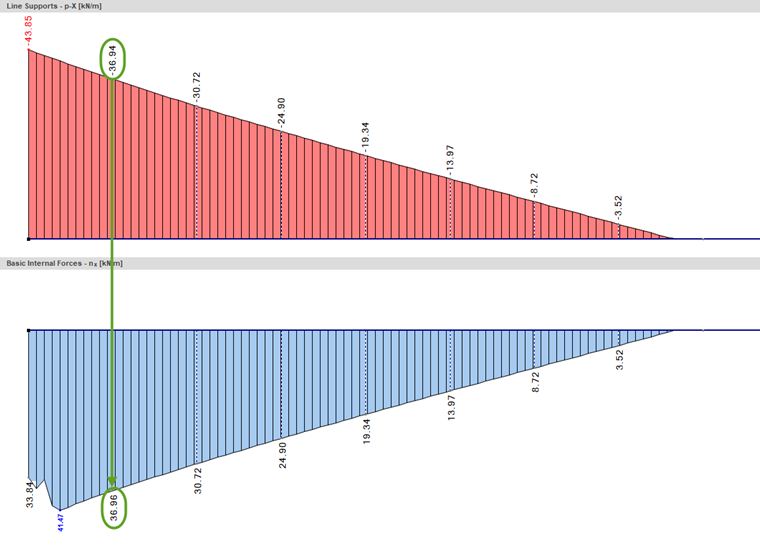

In Bild 03 wurde das FE-Netz noch weiter verfeinert. Die Ergebnisse stimmen nun exakt überein. Die Abweichung am Anfang kann durch die singuläre Stelle und durch die Schnittgrößenglättung begründet werden.
