In RFEM kann man sich bei den Ergebnisverläufen von Linienlagern im Zeigen-Navigator zusätzliche Informationen einblenden lassen. Wie sind diese Werte zu interpretieren?

Q: In RFEM kann man sich bei den Ergebnisverläufen von Linienlagern im Zeigen-Navigator zusätzliche Informationen einblenden lassen. Wie sind diese Werte zu interpretieren?

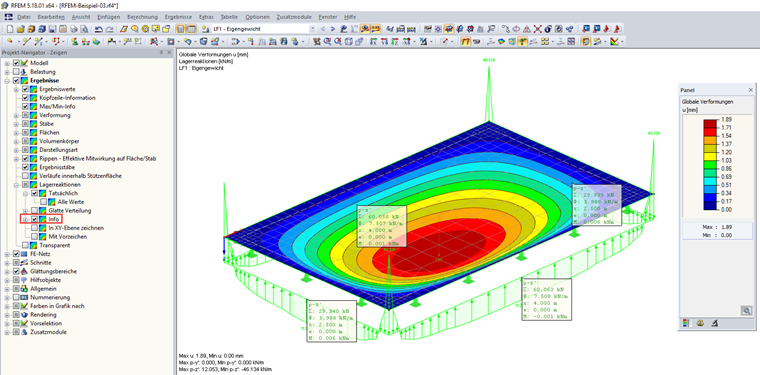

Im Arbeitsfenster sind für jedes Linienlager zusätzliche Informationen verfügbar. Diese sind wie folgt zu interpretieren: 𝛴 Summe als resultierende Kraft 𝛷 Durchschnittswert x Abstand des Linienmittelpunkts vom Linienanfang e Exzentrizität der Resultierenden bezogen auf den Linienmittelpunkt M Moment aus Exzentrizität der Resultierenden

Question

In RFEM kann man sich bei den Ergebnisverl&#228;ufen von Linienlagern im Zeigen-Navigator zus&#228;tzliche Informationen einblenden lassen. Wie sind diese Werte zu interpretieren?

Accepted Answer

Im Arbeitsfenster sind f&#252;r jedes Linienlager zus&#228;tzliche Informationen verf&#252;gbar. Diese sind wie folgt zu interpretieren:                &#120564;        Summe als resultierende Kraft                &#120567;        Durchschnittswert                x        Abstand des Linienmittelpunkts vom Linienanfang                e        Exzentrizit&#228;t der Resultierenden bezogen auf den Linienmittelpunkt                M        Moment aus Exzentrizit&#228;t der Resultierenden

𝛴	Summe als resultierende Kraft
𝛷	Durchschnittswert
x	Abstand des Linienmittelpunkts vom Linienanfang
e	Exzentrizität der Resultierenden bezogen auf den Linienmittelpunkt
M	Moment aus Exzentrizität der Resultierenden
