Pytanie

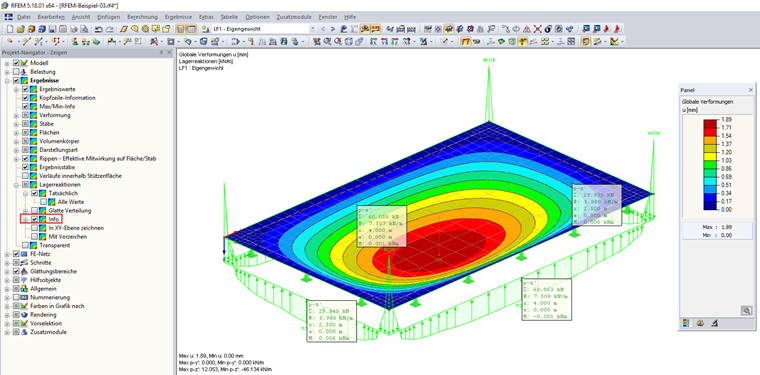

W programie RFEM dodatkowe informacje dotyczące rozkładów wyników podpór liniowych można wyświetlić w nawigatorze Wyświetlić. Jaka jest interpretacja tych wartości?


Odpowiedź:
Dodatkowe informacje są dostępne w oknie roboczym dla każdej podpory liniowej. Są one interpretowane w następujący sposób:

Θ jest sumą siły wypadkowej,
Φ jest wartością średnią,
x jest odległością środka linii od początku linii,
e jest mimośrodem wypadkowej w odniesieniu do środka linii,
M jest momentem od mimośrodu siły wypadkowej.


;
