Pregunta

En RFEM, es posible mostrar la información adicional sobre las distribuciones de resultados de los apoyos de línea en el navegador de visualización. ¿Cuál es la interpretación de estos valores?


Respuesta:

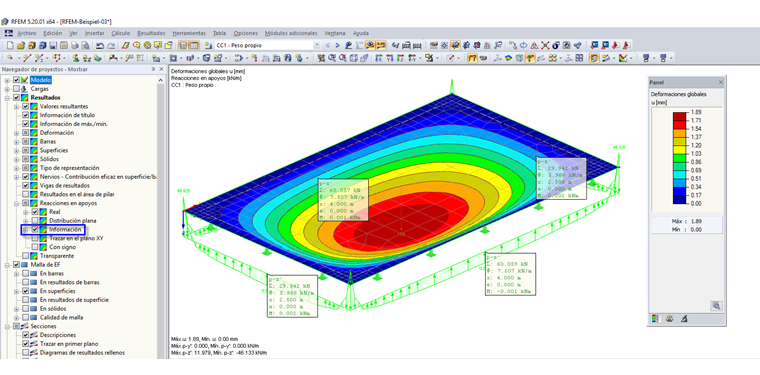

La información adicional está disponible en la ventana de trabajo para cada apoyo de línea. Se interpretan de la siguiente manera:

𝛴 es la suma como fuerza resultante,
𝛷 es el valor medio,
x es la distancia del centro de la línea desde el inicio de la línea,
e es la excentricidad de la resultante en relación con el centro de la línea,
M es el momento debido a la excentricidad de la fuerza resultante.


;
