В программе RFEM можно отобразить дополнительную информацию о распределениях результатов линейных опор в навигаторе Изобразить. Wie sind diese Werte zu interpretieren?

Question

Accepted Answer

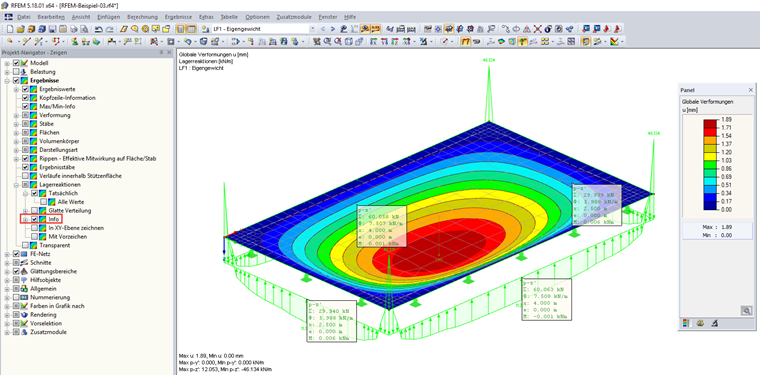

Дополнительная информация доступна в рабочем окне для каждой линейной опоры. Diese sind wie folgt zu interpretieren:                &#120564;        Summe als resultierende Kraft                &#120567;        Durchschnittswert                x        Abstand des Linienmittelpunkts vom Linienanfang                e        Exzentrizit&#228;t der Resultierenden bezogen auf den Linienmittelpunkt                M        Moment aus Exzentrizit&#228;t der Resultierenden

𝛴	Summe als resultierende Kraft
𝛷	Durchschnittswert
x	Abstand des Linienmittelpunkts vom Linienanfang
e	Exzentrizität der Resultierenden bezogen auf den Linienmittelpunkt
M	Moment aus Exzentrizität der Resultierenden

Интерпретация результатов линейных опор

В программе RFEM можно отобразить дополнительную информацию о распределениях результатов линейных опор в навигаторе Изобразить. Wie sind diese Werte zu interpretieren?
