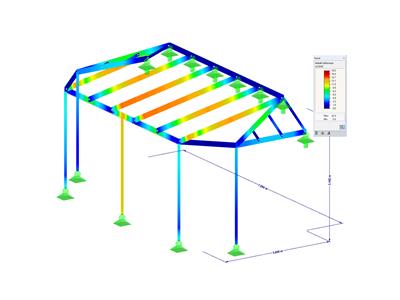

RSTAB 8-Zusatzmodul ALUMINIUM ADM

Das Zusatzmodul ALUMINIUM ADM führt die Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit für Stäbe und Stabzüge nach den US-Normen ADM 2010, ADM 2015 und ADM 2020. Es beinhaltet die Nachweisverfahren nach Load and Resistance Factor Design (LRFD) oder Allowable Stress Design (ASD).

Es führt Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit durch und bietet Funktionen wie die Bemessung auf Zug, Druck, Biegung, Schub, Torsion und kombinierte Schnittgrößen. Das Modul umfasst Stabilitätsnachweise, die automatische Ermittlung des effektiven Trägheitsradiusses, Möglichkeiten zur Querschnittsoptimierung, eine umfassende Auswahl an Profilen und eine detaillierte Ergebnisdokumentation. Es unterstützt sowohl metrische als auch imperiale Einheiten.

Bemessung von Stäben aus Aluminium nach ADM 2020 (US-Norm)

Gesamtanzahl: 3

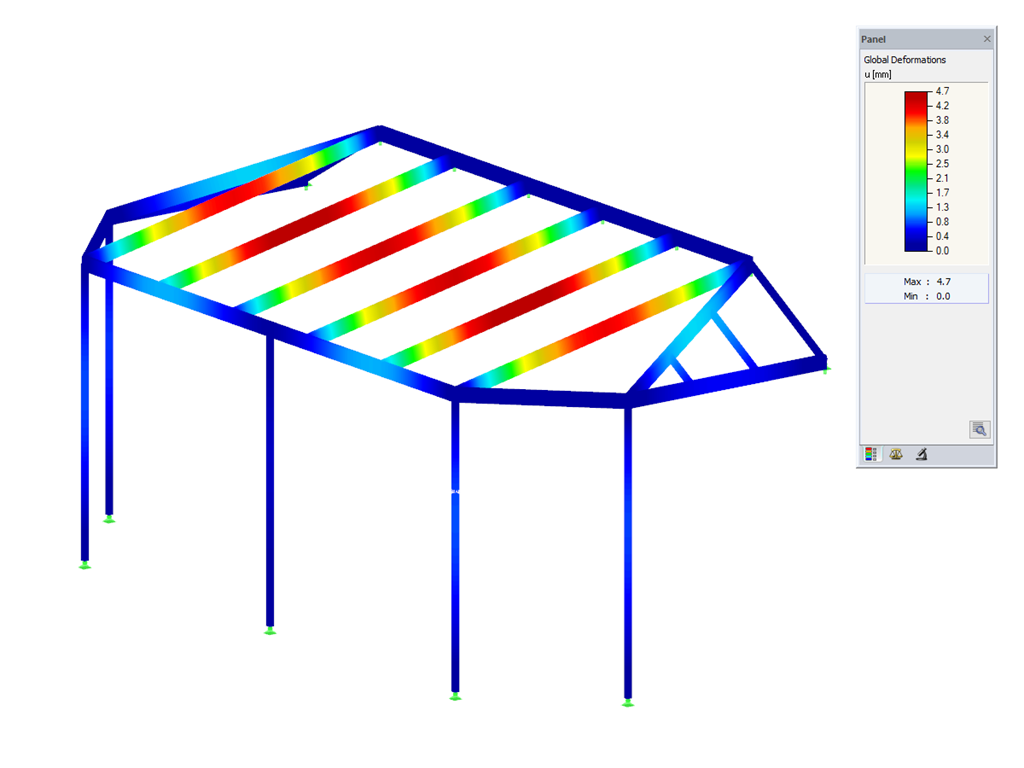

RFEM/RSTAB-Zusatzmodul RF-/ALUMINIUM ADM | Bemessung von Stäben aus Aluminium nach ADM 2015 (US-Norm)

RF-/ALUMINIUM ADM | Leistungsmerkmale

Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub, Torsion und kombinierten Schnittgrößen
Stabilitätsnachweise für Knicken und Biegedrillknicken
Automatische Ermittlung des effektiven Trägheitsradiusses über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für eine allgemeine Belastung und Lagerungsbedingung
Alternative analytische Berechnung des effektiven Trägheitsradiusses für Standardsituationen
Möglichkeit einer diskreten seitlichen Stützung für Träger
Definition von Knotenlagern für Stabsätze
Nachweis im Grenzzustand der Gebrauchstauglichkeit (Durchbiegung)
Querschnittsoptimierung
Große Auswahl an verfügbaren Profilen wie z.B. gewalzte I-Profile, U-Profile, T-Profile, Winkel, rechteckige und runde Hohlprofile, Rundstähle usw.
Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen/Lastkombinationen/Ergebniskombinationen
Ergebnistabelle für Stabschlankheiten und maßgebenden Schnittgrößen
Metrische und imperiale Einheiten

Arbeiten mit RF-/ALUMINIUM ADM

Zu Beginn entscheidet der Anwender, ob er nach der Nachweismethode ASD oder LRFD bemessen möchte. Weiter müssen die zu bemessenden Lastfälle, Last- oder Ergebniskombinationen eingegeben werden. Die Lastkombinationen nach ASCE 7 können entweder manuell oder automatisch in RFEM/RSTAB generiert werden.

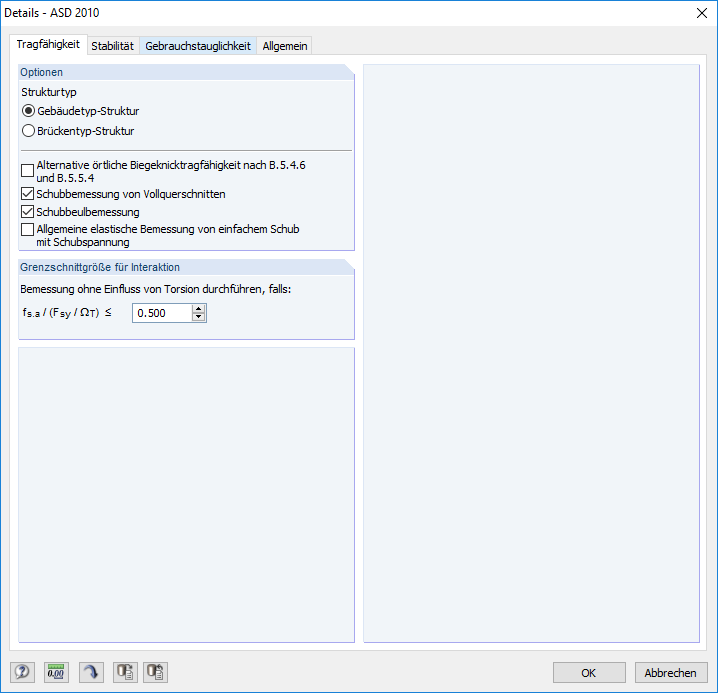

In den nächsten Schritten können die Voreinstellungen für seitliche Zwischenlager, Knicklängen und andere normspezifische Bemessungsparameter angepasst werden. Bei der Verwendung von Stabzügen können an jedem Zwischenknoten der Einzelstäbe individuelle Lagerbedingungen und Exzentrizitäten definiert werden. Ein spezielles FEM-Tool bestimmt programmintern dann die effektiven Trägheitsradien, die für den Stabilitätsnachweis für diese Situationen benötigt werden.

RF-/ALUMINIUM ADM | Ergebnisausgabe

In der ersten Ergebnistabelle erhält man den maximalen Ausnutzungsgrad mit dem zugehörigen Nachweis je bemessenem Lastfall (Lastkombination/Ergebniskombination).

In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch in erweiterbaren Baummenüs aufgeführt. Alle Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.

Die gesamten Moduldaten sind Teil des RFEM-/RSTAB-Ausdruckprotokolls.
