Wymiarowanie prętów aluminiowych wg amerykańskich norm ADM 2020
RF-/ALUMINIUM ADM | Funkcje
- Wymiarowanie prętów i zbiorów prętów dla rozciągania, ściskania, zginania, ścinania, skręcania oraz kombinacji sił wewnętrznych
- Analiza stateczności dla wyboczenia i zwichrzenia
- Automatyczne określanie efektywnego promienia bezwładności przez specjalne zintegrowane oprogramowanie (analiza wartości własnych) dla ogólnych warunków obciążenia i podparcia
- Alternatywne obliczenia analityczne efektywnego promienia bezwładności w sytuacjach standardowych
- Możliwość zastosowania oddzielnych podpór bocznych do belek
- Definicja podpór węzłowych dla zbiorów prętów
- Obliczenia w stanie granicznym użytkowalności (ugięcie)
- Optymalizacja przekroju
- Szeroki wybór dostępnych przekrojów, takich jak dwuteowniki walcowane, ceowniki, teowniki, kątowniki, profile zamknięte prostokątne i okrągłe, pręty okrągłe i wiele innych.
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów i położenia x lub według przypadków, kombinacji obciążeń i kombinacji wyników
- Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
- Jednostki metryczne i anglosaskie
Praca z modułem RF-/ALUMINUM ADM
Najpierw należy zdecydować, czy obliczenia mają być przeprowadzone zgodnie z ASD czy LRFD. Następnie można wprowadzić przypadki obciążeń, kombinacje obciążeń i kombinacje wyników, które mają zostać obliczone. Kombinacje obciążeń zgodnie z ASCE 7 można generować ręcznie lub automatycznie w programie RFEM/RSTAB.
Dalsze specyfikacje obejmują wstępne ustawienie bocznych podpór pośrednich, długości efektywnych i innych parametrów obliczeniowych specyficznych dla normy. W przypadku stosowania prętów ciągłych w każdym węźle pośrednim poszczególnych prętów można zdefiniować indywidualne warunki podparcia i mimośrody. Następnie specjalne narzędzie do analizy statyczno-wytrzymałościowej określa wewnętrznie efektywne promienie bezwładności wymagane do analizy stateczności w takich sytuacjach.
RF-/ALUMINIUM ADM | Wyniki

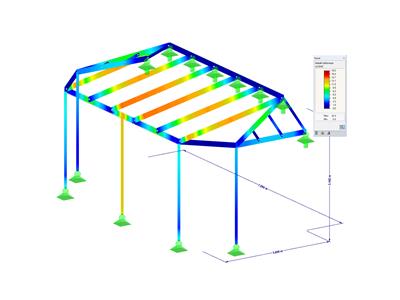

Pierwsza tabela wyników pokazuje maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.
Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Oprócz tego można wyświetlać wszystkie wyniki pośrednie dla każdego miejsca wzdłuż długości pręta. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.
Pełne dane z modułu stanowią część protokołu wydruku programu RFEM/RSTAB.
