Módulo adicional ALUMINUM ADM para RSTAB 8

• Cálculo de barras y conjuntos de barras para tracción, compresión, flexión, cortante, torsión y esfuerzos internos combinados
• Análisis de estabilidad de pandeo y pandeo lateral
• Determinación automática del radio de giro eficaz mediante un software especial integrado de análisis por elementos finitos (análisis de valores propios) para condiciones generales de carga y apoyo
• Cálculo analítico alternativo del radio de giro eficaz para situaciones estándar
• Aplicación opcional de apoyos laterales discretos a vigas
• Definición de apoyos en nudos para conjuntos de barras
• Cálculo del estado límite de servicio (flecha)
• Optimización de la sección
• Una amplia gama de secciones disponibles, como secciones laminadas en I, secciones en U, secciones en T, angulares, secciones huecas rectangulares y circulares, redondos, etc.
• Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
• Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, secciones y posición de x, o por caso de carga, carga y combinación de resultados
• Tabla de resultados de esbeltez de barras y esfuerzos internos determinantes
• Sistema de unidades métrico e inglés

La primera ventana de resultados muestra las razones de tensiones máximas con el cálculo correspondiente para cada caso de carga, combinación de carga o combinación de resultados calculado.

Las ventanas siguientes muestran todos los resultados detallados ordenados por sujetos específicos en menús desplegables en árbol. Además, es posible mostrar todos los resultados intermedios para cada posición a lo largo de las barras. De esta manera, se puede revisar fácilmente cómo los cálculos individuales han sido realizados por el módulo.

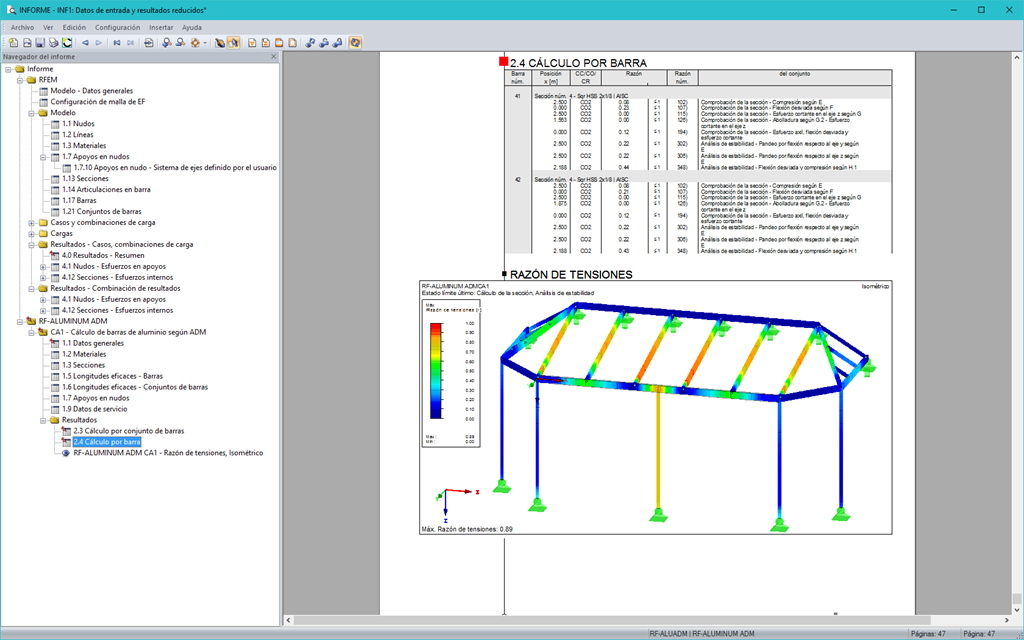

Los datos completos del módulo son parte del informe de RFEM/RSTAB.
