Módulos adicionales de RSTAB 8 - Estructuras de acero y aluminio

STEEL realiza un análisis general de tensiones calculando las tensiones existentes y comparándolas con las tensiones límite.

Durante el análisis de tensiones, se determinan las tensiones máximas de barras y conjuntos de barras. Los esfuerzos internos determinantes también se documentan para cada barra. Además, existe la opción de una optimización automática de la sección o del espesor, incluida la exportación de las secciones o espesores de superficie modificados a RSTAB 8.

El módulo adicional RS-STEEL EC3 para los programas RSTAB 8 permite un cálculo completo de barras de acero según el Eurocódigo 3. Proporciona una importación automática de materiales, secciones y esfuerzos internos de RSTAB 8 y el cálculo de acero para secciones de paredes delgadas según las partes relevantes del Eurocódigo.

Otras características incluyen la clasificación automática de secciones, la integración de parámetros para diferentes Anejos Nacionales y el cálculo de los factores necesarios para las comprobaciones de diseño de estabilidad. El módulo admite el cálculo considerando las coacciones al giro y los paneles de cortante, y ofrece funciones ampliadas para comprobaciones de diseño plástico y considerando la torsión de alabeo.

El módulo adicional RS-STEEL Warping Torsion está especialmente diseñado para realizar análisis de pandeo flexotorsional según el análisis de segundo orden con 7 grados de libertad. Está completamente integrado en los módulos adicionales RS-STEEL EC3 y RS-STEEL AISC y permite un cálculo no lineal considerando imperfecciones, así como una visualización de las formas del modo de pandeo, incluyendo el alabeo.

Los datos se introducen en estos módulos como en el caso del cálculo habitual, aunque se debe activar específicamente el análisis de alabeo. El cálculo de torsión se puede realizar para conjuntos completos de barras, teniendo en cuenta las condiciones de contorno. Los resultados del cálculo se muestran claramente en las tablas de salida, incluidos los valores críticos de pandeo, los esfuerzos internos y el cálculo general.

RS-STEEL Plasticity es un módulo adicional para el software RSTAB 8 que permite el cálculo plástico de secciones según varios conceptos de cálculo. Está completamente integrado en el módulo adicional RS-STEEL EC3 y proporciona el cálculo para secciones sometidas a tracción, compresión, flexión, torsión, cortante y esfuerzos internos combinados.

El cálculo tiene en cuenta los efectos de segundo orden y está diseñado para su uso con la extensión del módulo RS-STEEL Warping Torsion. Para las comprobaciones de diseño plástico, los esfuerzos internos de una sección se convierten en un sistema de coordenadas local y se determinan los esfuerzos internos límite. La razón de tensiones de la sección se determina mediante un cálculo de SHAPE-THIN y un procedimiento de optimización analítico no lineal. Los resultados del cálculo plástico se muestran en RS-STEEL EC3, incluidos los esfuerzos internos y las clases de sección.

El módulo adicional RS-STEEL AISC realiza comprobaciones de diseño del estado límite último y de servicio de estructuras de acero según las normas ANSI/AISC 360. Los usuarios pueden seleccionar el método de cálculo LRFD o ASD y tienen la opción de definir casos de carga y combinaciones individuales.

El módulo proporciona una clasificación automática de secciones y métodos de cálculo optimizados para momentos de pandeo y pandeo lateral. Los resultados se detallan y se pueden analizar mediante amplias opciones de filtrado y clasificación, por lo que todos los datos del módulo se integran perfectamente en el informe de RSTAB.

El módulo adicional RS-STEEL SIA se desarrolló especialmente para el cálculo de barras de acero según la norma suiza SIA. El módulo adicional permite el cálculo de barras y conjuntos de barras considerando acciones de compresión, flexión, cortante y combinadas.

Proporciona comprobaciones de diseño de estabilidad para pandeo y pandeo lateral, mediante el cual las cargas críticas de pandeo y los momentos de pandeo lateral se determinan automáticamente a través de un programa integrado de análisis por elementos finitos. La clasificación de la sección se realiza automáticamente y también se admite la comprobación de diseño para deformaciones. Además, el módulo proporciona una documentación completa de los resultados y varias opciones de filtrado y clasificación para los resultados.

El módulo adicional RS-STEEL IS está desarrollado para el cálculo de barras de acero según la norma india. El módulo permite el cálculo del estado límite último y de servicio de barras y conjuntos de barras.

Sus características incluyen el cálculo de tracción, compresión, flexión, cortante y esfuerzos internos combinados, el análisis de estabilidad para pandeo por flexión y pandeo lateral, la determinación automática de las cargas críticas de pandeo y los momentos críticos de pandeo, así como la optimización de la sección. El módulo también proporciona una amplia gama de secciones disponibles y una documentación completa de los resultados, con opciones versátiles de filtrado y clasificación.

El módulo adicional RS-STEEL BS realiza el cálculo del estado límite último y de servicio de barras de acero según las normas británicas (Eurocódigo 3 con el Anejo Británico).

Este módulo adicional permite el cálculo de barras y conjuntos de barras considerando tracción, compresión, flexión, cortante y esfuerzos internos combinados. Incluye análisis de estabilidad para pandeo por flexión y pandeo lateral, determinación automática de cargas críticas de pandeo y momentos de pandeo lateral, así como la optimización de la sección. Una amplia gama de secciones disponibles y una completa documentación de resultados completan la oferta.

RS-STEEL GB realiza todos los cálculos del estado límite último y de servicio requeridos para barras según la norma china.

Este módulo adicional permite el cálculo de barras y conjuntos de barras considerando tracción, compresión, flexión, cortante y esfuerzos internos combinados. Ofrece análisis de estabilidad para pandeo por flexión y pandeo lateral, una determinación automática de cargas críticas de pandeo y factores de estabilidad generales para pandeo lateral, así como también la optimización de secciones.

El módulo adicional RS-STEEL CSA permite un cálculo completo de barras de acero según la norma canadiense CSA. Las características cubren el cálculo de tracción, compresión, flexión, cortante y torsión, así como también el análisis de estabilidad de pandeo y pandeo lateral.

El módulo permite la determinación automática de cargas y momentos críticos por medio de la programación integrada por el método de los elementos finitos y, además, proporciona una clasificación automática de secciones. Los resultados proporcionan información detallada sobre los coeficientes de utilización y las comprobaciones de diseño por caso de carga, que se pueden integrar perfectamente en los informes de RSTAB 8.

El módulo adicional RS-STEEL AS de RSTAB 8 es una potente herramienta para el cálculo y verificación de estructuras de acero según varias normas internacionales. Esta extensión de software permite a los ingenieros y diseñadores realizar análisis rápidos y fiables de componentes y conexiones de acero, optimizando el proceso de diseño y garantizando la seguridad de las estructuras de acero. Con RS-STEEL AS, los ingenieros pueden diseñar de manera eficiente estructuras de acero de acuerdo con los códigos y normas actuales.

El módulo adicional STEEL NTC-DF realiza las comprobaciones de diseño de los estados límite últimos y de servicio de barras y barras continuas según la norma NTC-RCDF (2004), Sección de estructuras metálicas (norma mexicana).

Incluye análisis de estabilidad para pandeo, pandeo torsional y pandeo lateral, incluida la determinación automática de las cargas de pandeo críticas y los momentos críticos para el pandeo lateral. Además, el módulo adicional ofrece opciones para la optimización de secciones, una amplia gama de secciones disponibles y una documentación completa de los resultados

El módulo adicional STEEL SP calcula barras y conjuntos de barras para el estado límite último y de servicio según la norma SP 16.13330.2017 (norma rusa).

Proporciona comprobaciones de diseño de estabilidad para pandeo por flexión y pandeo lateral, incluida la determinación automática de factores de estabilidad según los anexos E, F y G de la norma. Además, el módulo adicional incluye opciones para la optimización de secciones y proporciona una gran selección de secciones disponibles, así como una documentación completa de los resultados.

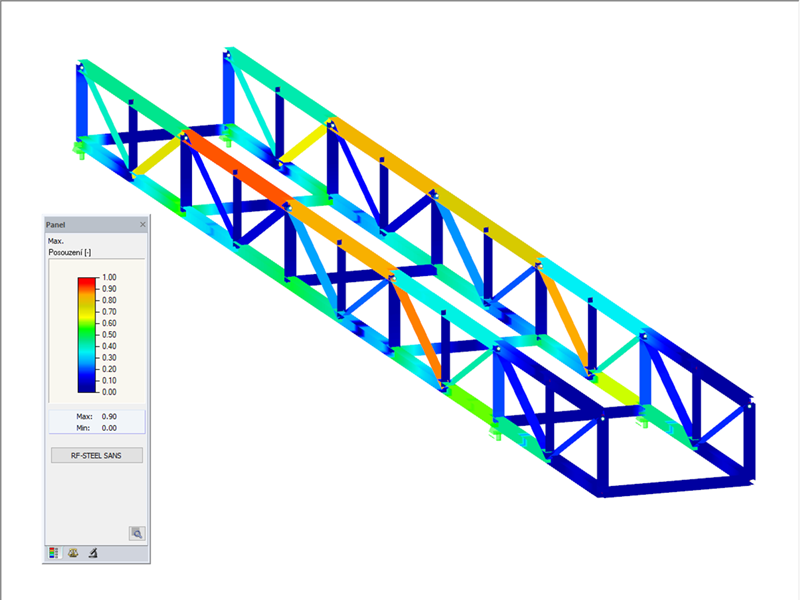

El módulo adicional STEEL SANS realiza el cálculo del estado límite último y de servicio para barras y barras continuas según la norma sudafricana SANS 10162-1:2011.

Incluye análisis de estabilidad para pandeo, pandeo torsional y pandeo lateral, incluida la determinación automática de cargas de pandeo críticas y momentos de pandeo críticos. Además, el módulo adicional proporciona opciones para la optimización de secciones y una amplia gama de secciones disponibles, así como una documentación de resultados completa.

El módulo adicional RS-STEEL NBR es un módulo adicional para RSTAB 8 que permite el cálculo y análisis de estructuras de acero según las normas brasileñas (NBR). Este módulo proporciona amplias capacidades para diseñar y comprobar estructuras de acero para garantizar que cumplan con los requisitos específicos establecidos por las normas NBR.

El módulo adicional STEEL HK calcula barras y conjuntos de barras para los estados límite últimos y de servicio según el Code of Practice for the Structural Use of Steel 2011 (Buildings Department - Hong Kong).

El módulo adicional permite el cálculo de tracción, compresión, flexión, cortante y esfuerzos internos combinados, y proporciona un análisis de estabilidad de pandeo por flexión y lateral. También incluye la clasificación y optimización automática de secciones, tablas de resultados detalladas y una documentación completa de los resultados.

El módulo adicional STEEL Fatigue Members permite realizar cálculos frente a la fatiga según EN 1993-1-9 para barras y conjuntos de barras de acero. Los cálculos frente a la fatiga según EN 1993-1-9 están basados en el concepto de la tensión nominal. Los esfuerzos internos se determinan según el análisis estructural para barras. Las tensiones se calculan según la mecánica de los materiales en el lugar donde se espera la formación de fisuras. Esto significa que en el cálculo frente a la fatiga, las carreras de tensiones nominales Δσ y Δτ se comparan con los valores de cálculo de la resistencia a la fatiga ΔσR y ΔτR debida a las acciones.

El módulo adicional STEEL Fatigue Members incluye una amplia biblioteca de secciones y una biblioteca de materiales ampliable con los valores de resistencia específicos de la norma.

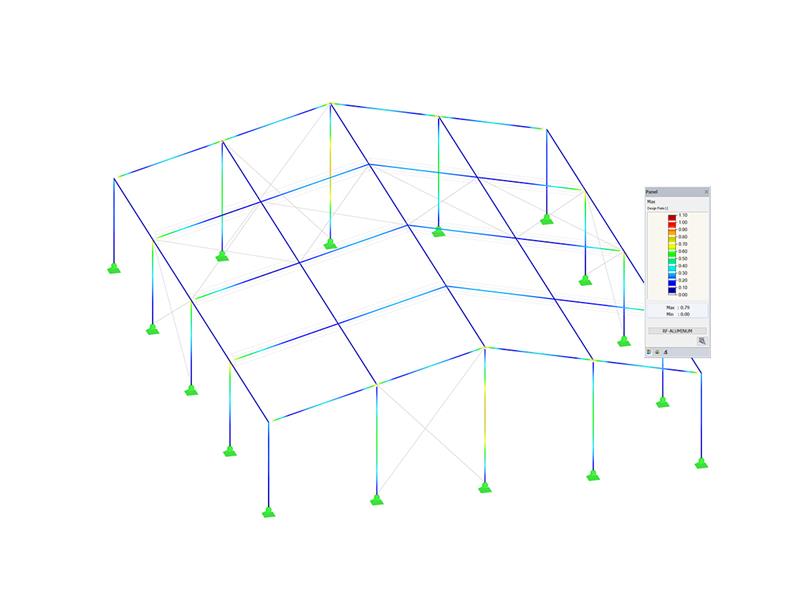

El módulo adicional ALUMINUM ADM realiza el cálculo del estado límite último y de servicio para barras y barras continuas según las normas estadounidenses ADM 2010, ADM 2015 y ADM 2020. Incluye los métodos de cálculo según el cálculo por factores de carga y resistencia (LRFD) o el cálculo por tensiones admisibles (ASD).

Realiza las comprobaciones de cálculo del estado límite último y de servicio y proporciona funciones como el cálculo de tracción, compresión, flexión, cortante, torsión y esfuerzos internos combinados. El módulo incluye el análisis de estabilidad, la determinación automática del radio de giro eficaz, las opciones de optimización de la sección, una selección completa de secciones y la documentación detallada de los resultados. Admite unidades métricas e imperiales.

El módulo adicional RS-ALUMINUM de RSTAB 8 permite el cálculo de barras y conjuntos de barras de aluminio según el Eurocódigo 9. Cubre una amplia gama de situaciones de cálculo, incluyendo tracción, compresión, flexión, cortante y esfuerzos internos combinados. El módulo ofrece funciones integrales como análisis de estabilidad para pandeo por flexión, pandeo torsional y pandeo lateral, determinación automática de cargas críticas de pandeo y momentos de pandeo flexotorsional, así como varias opciones de secciones.

RS-ALUMINIUM se puede integrar perfectamente en RSTAB 8, lo que permite un trabajo eficiente. También incluye una documentación completa de los resultados, lo que permite a los usuarios volver sobre las comprobaciones de diseño en detalle.

PLATE-BUCKLING está disponible como módulo adicional para RSTAB 8. Permite el análisis de pandeo de placas rectangulares.

Las placas pueden tener rigidizadores horizontales o verticales (barras planas, angulares, rigidizadores en T, secciones trapezoidales, canales). Puede aplicar casi cualquier carga en los bordes de la placa, que también se puede importar desde RSTAB 8. En RS-PLATE-BUCKLING, el análisis de pandeo siempre se realiza en el panel de pandeo total, ya que los rigidizadores presentes se consideran en el modelo de elementos finitos en 3D. Por lo tanto, se omiten las comprobaciones de diseño para paneles individuales o parciales.

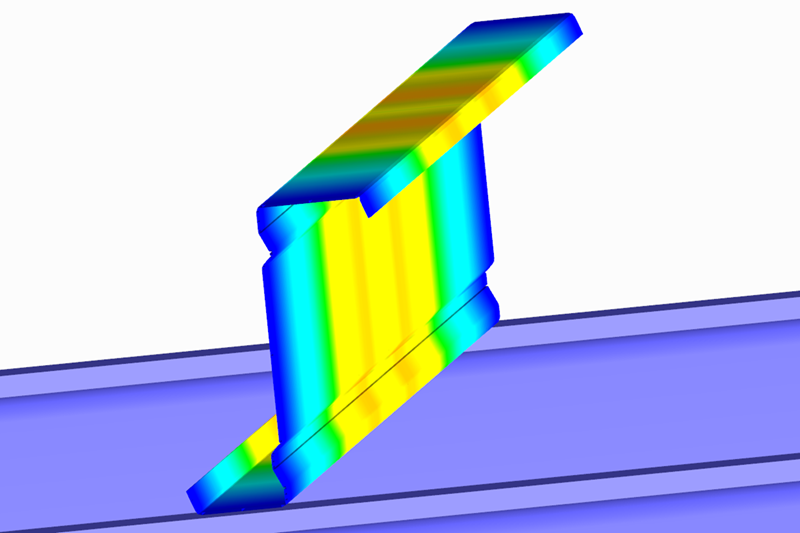

El módulo adicional RS-STEEL Cold-Formed Sections, un módulo adicional para el cálculo de barras de acero conformadas en frío según las normas del Eurocódigo. Este módulo adicional es una extensión de RS-STEEL EC3 y proporciona funciones especializadas para el cálculo de secciones conformadas en frío, como secciones en L, secciones en Z, secciones en C, perfiles en U, secciones en sombrero de copa y CL- secciones.

El módulo adicional FE-LTB le permite extraer subestructuras planas de RFEM a partir de estructuras espaciales de RSTAB y calcularlas según el análisis de torsión de segundo orden considerando el alabeo. Los datos de geometría, apoyo y carga se transfieren automáticamente al modelo FE-LTB. Después del cálculo, se muestran las deformaciones, esfuerzos internos, esfuerzos en los apoyos y tensiones. Ya que en el cálculo se usa la torsión de alabeo, también se obtiene la curva del bimomento y las curvas de torsión primaria y secundaria.
