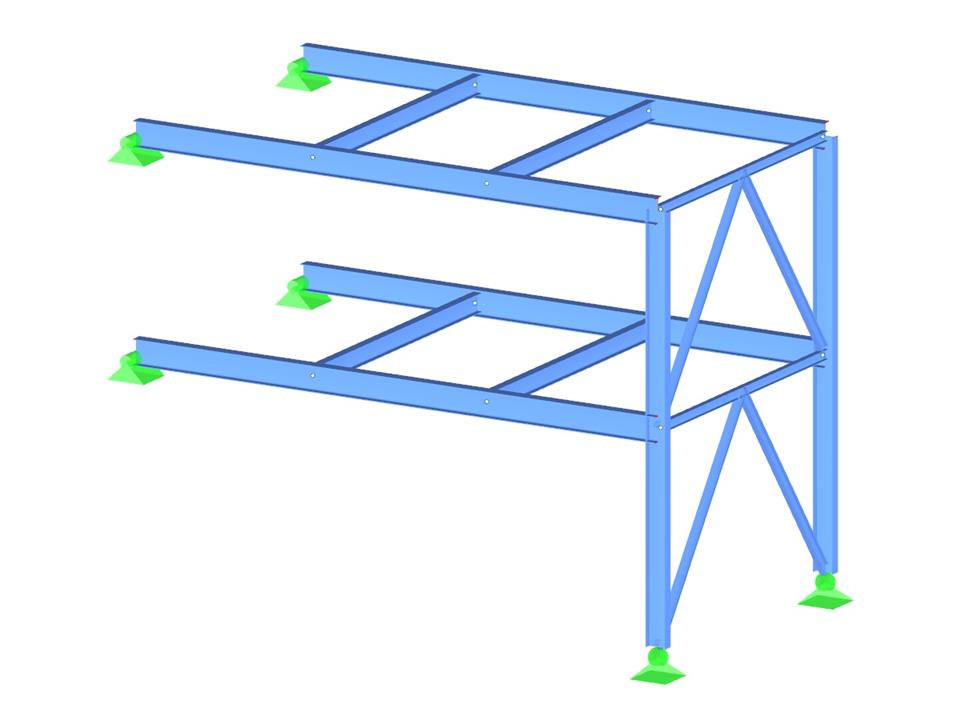

Estructura de apoyo
| Número de nudos | 20 |
| Número de líneas | 28 |
| Número de barras | 28 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Peso completo | 2.573 t |
| Dimensiones (métricas) | 7,512 x 4,313 x 5,713 m |
| Dimensiones (imperiales) | 24.65 x 14.15 x 18.74 feet |
| Versión del programa | 5.08.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
