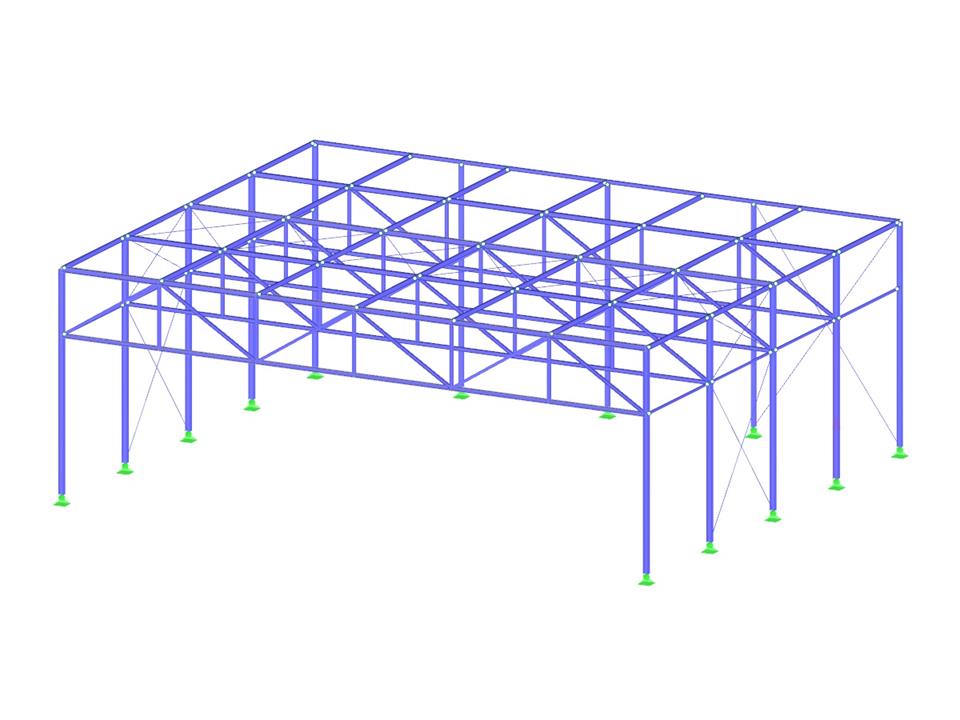

Estructura de acero con secciones de acero conformado en frío
| Número de nudos | 80 |
| Número de barras | 181 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 17.453 t |
| Dimensiones (métricas) | 24,500 x 20,500 x 8,850 m |
| Dimensiones (imperiales) | 80.38 x 67.26 x 29.04 feet |
| Versión del programa | 6.02.08 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
