Módulo adicional STEEL GB para RSTAB 8

• Cálculo de esfuerzos internos de tracción, compresión, flexión, cortante y combinados
• Análisis de estabilidad para pandeo por flexión y pandeo lateral
• Determinación automática de cargas críticas de pandeo y factores de estabilidad global para pandeo lateral según el anexo B
• Aplicación opcional de apoyos laterales discretos a vigas
• Análisis de estabilidad local automático y comprobación de los criterios de cálculo plástico de una sección
• Análisis de deformaciones (estado de servicio)
• Optimización de la sección
• Amplia gama de secciones disponibles, como secciones en I laminadas, secciones en U, secciones huecas rectangulares, angulares, secciones en T. Secciones soldadas: En forma de I (simétrica y asimétrica respecto al eje mayor), secciones en U (simétricas respecto al eje mayor), secciones huecas rectangulares (simétricas y asimétricas respecto al eje mayor), angulares, redondos y redondos
• Tablas de resultados ordenadas de forma clara
• Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
• Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, secciones, posición x o por caso de carga, carga y combinación de resultados
• Tabla de resultados de esbeltez de barras y esfuerzos internos determinantes
• Lista de piezas con especificaciones de peso y sólido
• Perfecta integración en RFEM/RSTAB

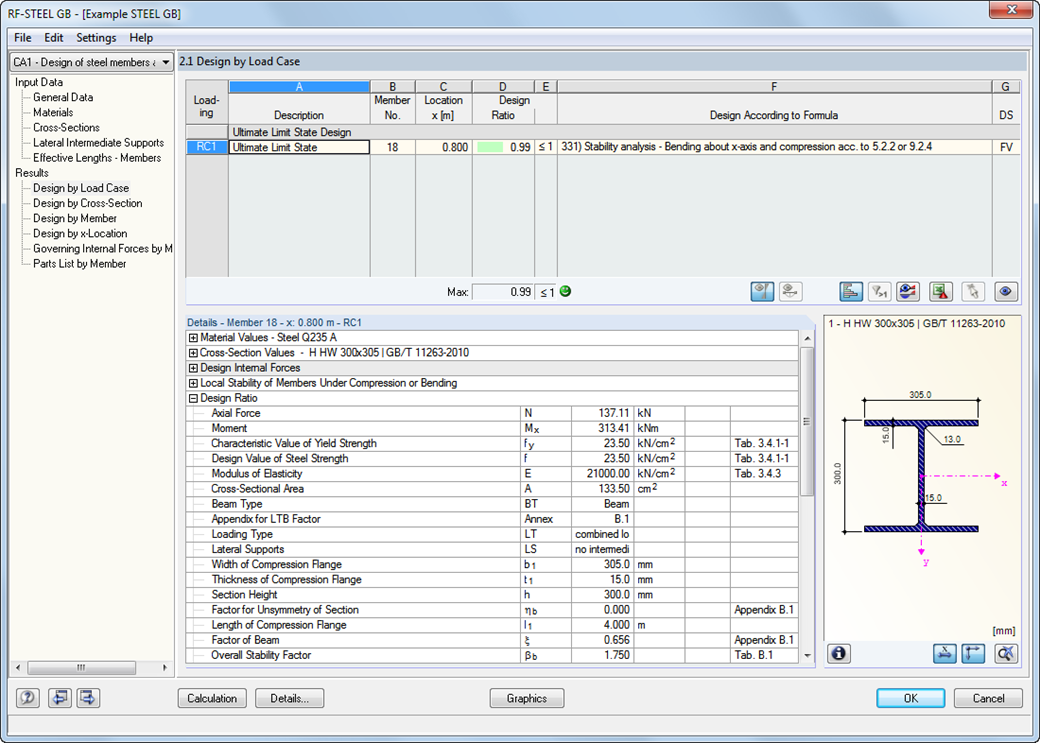

La primera ventana muestra el coeficiente máximo de utilización con el correspondiente análisis para cada caso de carga / combinación de carga / combinación de resultados.

Las ventanas siguientes muestran todos los resultados detallados ordenados por sujetos específicos en menús desplegables en árbol. Todos los resultados intermedios a lo largo de las barras se pueden mostrar en cualquier posición. De esta manera, se puede revisar fácilmente cómo los cálculos individuales han sido realizados por el módulo.

Los datos completos del módulo forman parte del informe de RFEM/RSTAB. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
