Módulo adicional STEEL AS para RSTAB 8

• Cálculo de barras y conjuntos de barras para tracción, compresión, flexión, cortante, esfuerzos internos combinados y torsión
• Análisis de estabilidad de pandeo y pandeo lateral
• Determinación automática de cargas críticas de pandeo y momentos críticos de pandeo para aplicaciones de carga generales y condiciones de apoyo por medio de un programa especial de análisis por elementos finitos (análisis de valores propios) integrado en el módulo
• Cálculo analítico alternativo del momento crítico de pandeo para situaciones estándar
• Aplicación opcional de apoyos laterales discretos a vigas y barras continuas
• Clasificación automática de secciones (compactas, no compactas y esbeltas)
• Cálculo del estado límite de servicio (flecha)
• Optimización de la sección
• Una amplia gama de secciones disponibles, como secciones laminadas en I, secciones en U, secciones en T, angulares, secciones huecas rectangulares y circulares, barras redondas, secciones simétricas, asimétricas, en I parametrizadas, en T y angulares, así como así como secciones de SHAPE-THIN definidas por el usuario
• Ventanas de entrada y resultados claramente dispuestas
• Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
• Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, sección, posición x o por casos de carga, combinaciones de carga y de resultados
• Tabla de resultados de esbeltez de barras y esfuerzos internos determinantes
• Lista de piezas con especificaciones de peso y sólido
• Perfecta integración en RFEM/RSTAB
• Sistema de unidades métrico e inglés

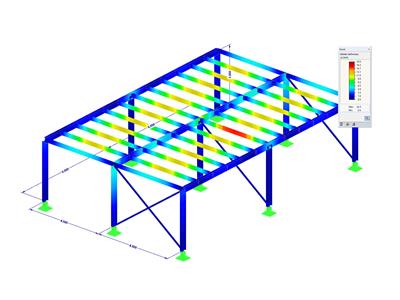

La primera ventana muestra el coeficiente máximo de utilización con el correspondiente análisis para cada caso de carga / combinación de carga / combinación de resultados.

Las ventanas siguientes muestran todos los resultados detallados ordenados por sujetos específicos en menús desplegables en árbol. Todos los resultados intermedios a lo largo de las barras se pueden mostrar en cualquier posición. De esta manera, se puede revisar fácilmente cómo los cálculos individuales han sido realizados por el módulo.

Los datos completos del módulo forman parte del informe de RFEM/RSTAB. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
