STEEL Warping Torsion

STEEL Warping Torsion es una extensión de los módulos adicionales STEEL EC3 y STEEL AISC. Realiza un análisis del pandeo lateral (flexotorsional) de barras según la teoría de segundo orden (P-Delta) con 7 grados de libertad y la aplicación de imperfecciones respecto a las deformadas de los modos.

Análisis de segundo orden de torsión de alabeo con 7 grados de libertad

Total de artículos: 3

Módulo adicional de plasticidad RF-/STEEL para RFEM/RSTAB | Cálculo plástico de secciones

Cálculo de barras de acero y torsión de alabeo según AISC 360-16 en RFEM

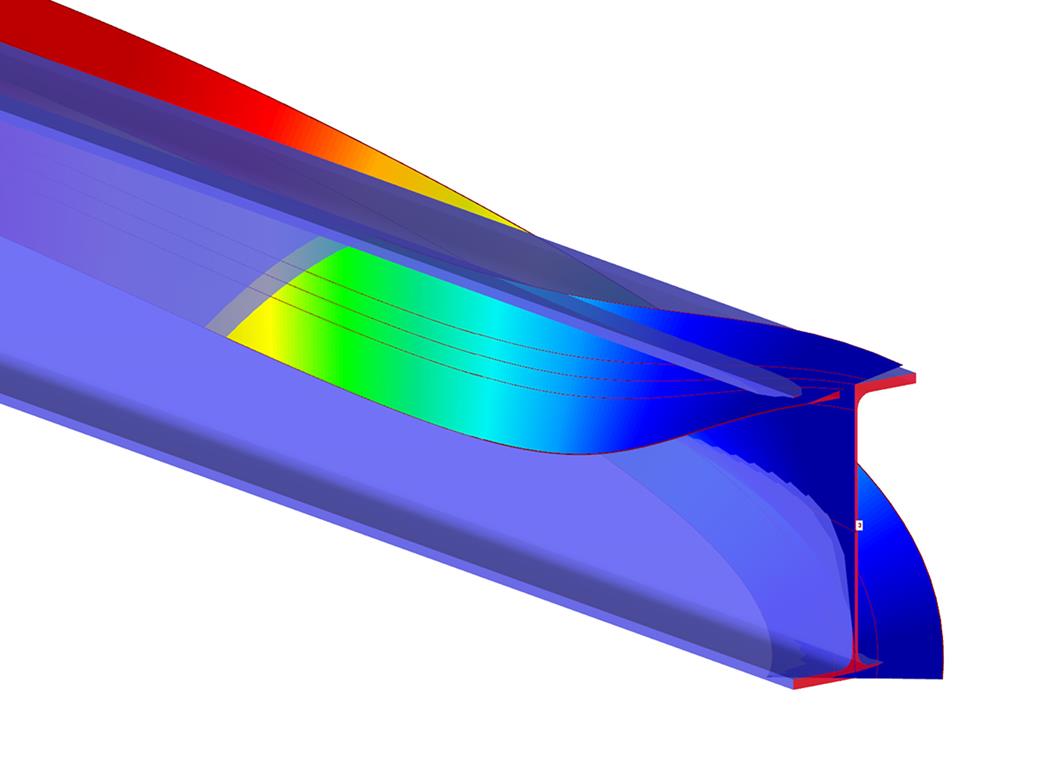

Análisis de pandeo lateral de barras según la teoría de segundo orden con 7 grados de libertad

RF-/STEEL Warping Torsion | Características

Aplicable para barras definidas como conjuntos de barras
Solucionador independiente que considera 7 direcciones de deformación (u_x, u_y, u_z, φ_x, φ_y, φ_z, ω) o bien 8 esfuerzos internos (N, V_u, V_v, M_t,pri, M_t,sec, M_u, M_v, M_ω)
Cálculo no lineal según el análisis de segundo orden
Entrada para las imperfecciones
Cálculo de los factores de carga crítica y las deformadas de los modos de pandeo, así como la visualización de las mismas (incluyendo el alabeo)
Integración en el cálculo de barras en los módulos adicionales RF‑/STEEL EC3 y RF-/STEEL AISC
Disponible para todas las secciones de acero de pared delgada

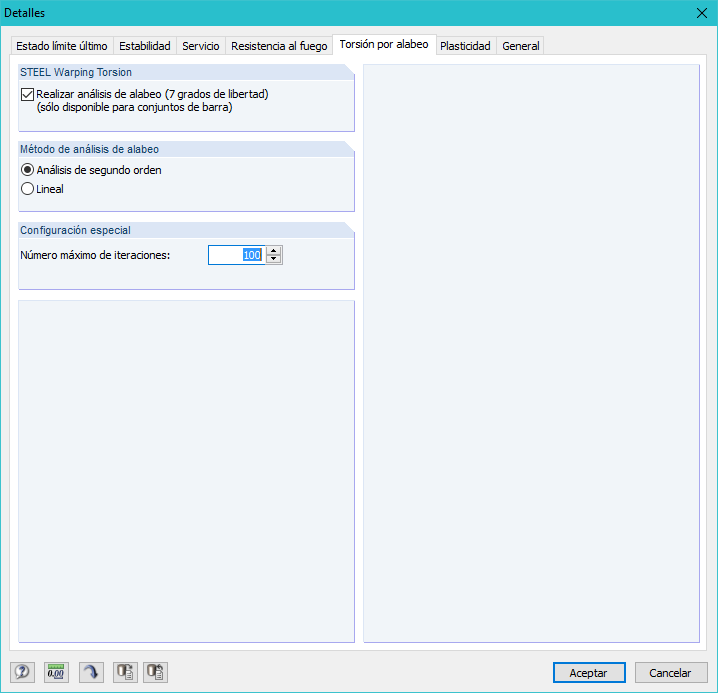

Activación del módulo adicional RF-/STEEL Warping Torsion en RF-/STEEL EC3

RF-/STEEL Warping Torsion | Entrada de datos

Dado que RF-/STEEL Warping Torsion está totalmente integrado en RF-/STEEL EC3 y RF‑/STEEL AISC, los datos se introducen de la misma manera que para el cálculo habitual en estos módulos. Solo es necesario seleccionar la opción "Realizar análisis de alabeo" en el cuadro de diálogo Detalles, pestaña Torsión por alabeo (ver figura a la derecha). También puede definir el número máximo de iteraciones en este cuadro de diálogo.

El análisis de torsión de alabeo se realiza para conjuntos de barras en RF-/STEEL AISC y RF‑/STEEL EC3. Puede definir condiciones de contorno tales como apoyos en nudos o liberaciones en extremos de barras para ellos.
También es posible especificar imperfecciones para el cálculo no lineal.

RF-/STEEL Warping Torsion | Resultados

Los resultados del análisis de la torsión de alabeo se muestran en RF-/STEEL AISC y RF-/STEEL EC3 de la forma habitual. Entre otros resultados, las ventanas de resultados correspondientes incluyen la deformación crítica y los valores de la torsión, los esfuerzos internos y el resumen del cálculo.

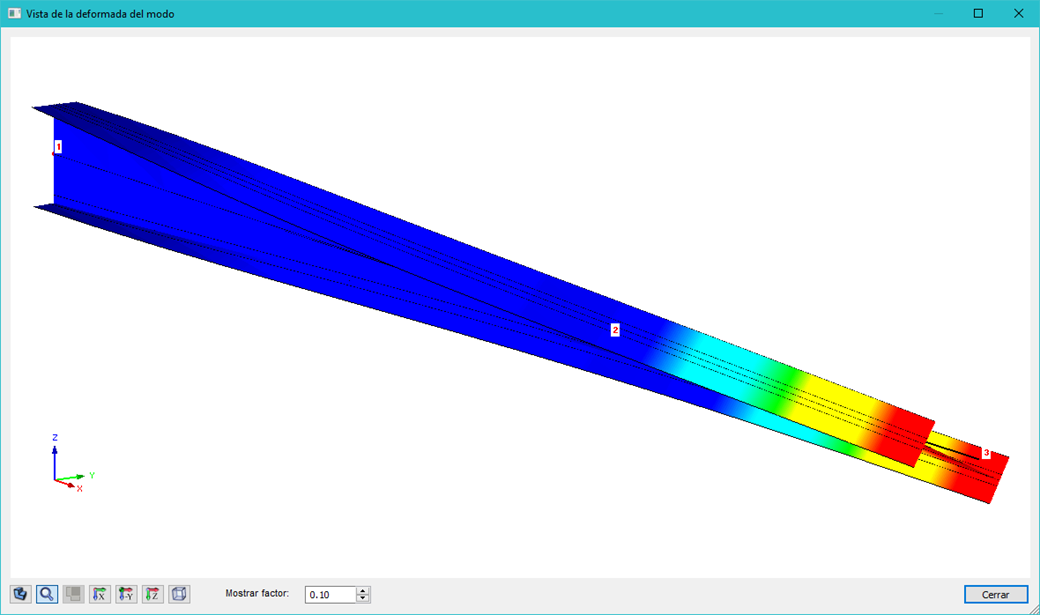

La visualización gráfica de las formas de modo (incluido el alabeo) permite una evaluación realista del comportamiento del pandeo.
