Descargue el modelo de una viga de puente grúa aquí y ábralo con el software de análisis de estructuras por elementos finitos RFEM.
Este modelo se utiliza en el seminario web gratuito "Análisis de estabilidad y consideración de la torsión de alabeo (7 grados de libertad) en RFEM 6" el 17 de marzo de 2022 (en inglés; el 15 de marzo de 2022 en alemán).
Modelo utilizado en

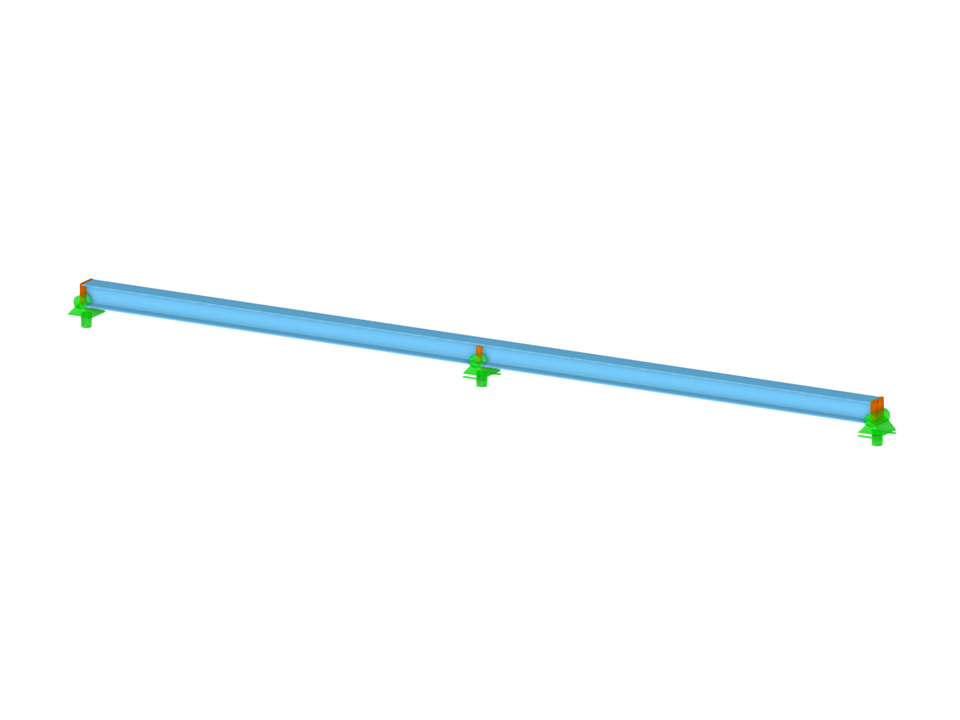

Viga carril de puente grúa
| Número de nudos | 3 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 9 |
| Número de combinaciones de carga | 18 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.405 t |
| Dimensiones (métricas) | 12,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 39.37 x 0 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
