Stáhněte si zde model nosníku jeřábové dráhy a otevřete ho v MKP programu RFEM.
Tento model byl použit ve bezplatném webináři „Stabilitní analýza a vázané kroucení (7 stupňů volnosti) v programu RFEM 6“ ze 17. března 2022 (v angličtině).
Model použitý v

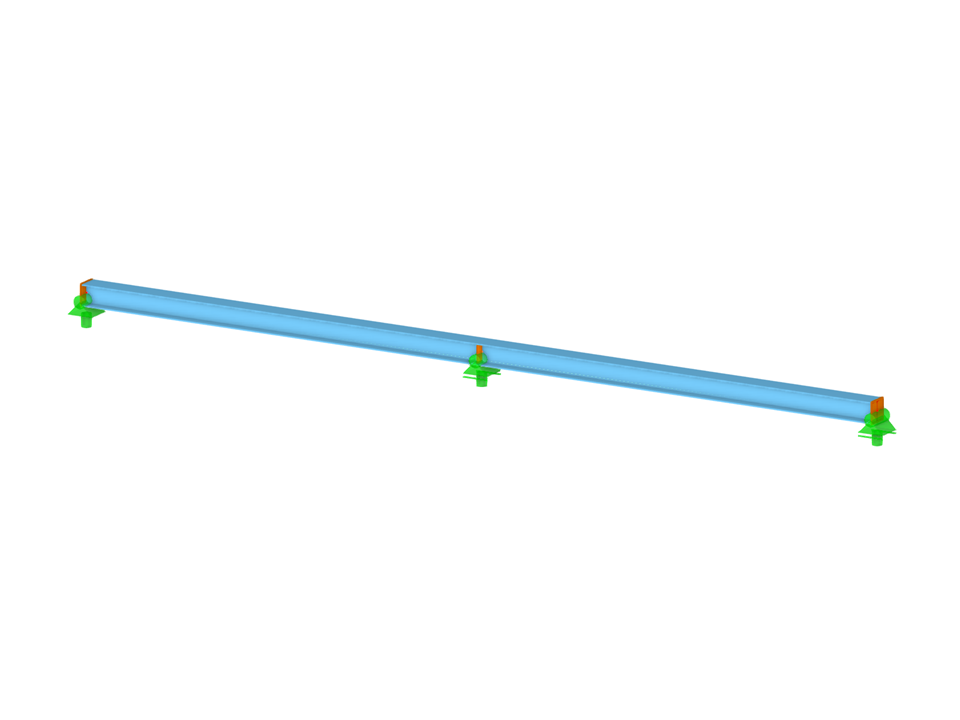

Nosník jeřábové dráhy
| Počet uzlů | 3 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 9 |
| Počet kombinací zatížení | 18 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,405 t |
| Rozměry (metrické) | 12,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 39.37 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
